ZHRSS-150T-XY 智能全自動洛氏硬度計
ZHRSS-150T-XY
聯係我們
電話（微信）: 18661497785
Email: comfortest@163.com
方案介紹
高精度XY工作台采用步進電機驅動滾珠絲杠自動XY軸移動，並且自動精準定位。
產品介紹
1、通過計算機主機實現對氏硬度計和自動載物台的控製，實現工作台Z軸自動升降，樣品台X、Y軸方向自動移動。可通過輸入坐標位置和測量點之間的距離規劃出測試路徑，設定多測量點，進行多點的全自動測試，測試路徑可保存在程序中方便隨時調用，可實現同類工件的批量快速檢測，大大提高測試效率。可靈活對不同類型的工件如：端麵或曲麵進行多點硬度測試。
多點測量應用舉例：空心圓柱滾子可通過壓頭保護罩將工件夾緊，直接測試滾子的端麵，選好初始點及間隔點，可在每個滾子端麵實現3個點的連續快速自動測量。

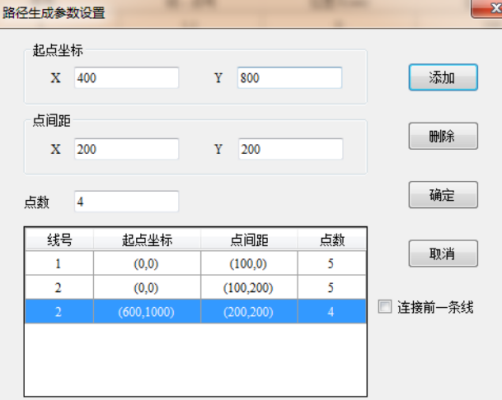

空心設置“起點坐標”、“點間距”和“點數”後點擊“添加”即可規劃出測試路徑，開始測試。如圖所示
|
|
|
|
2、不論工件大小，所處位置，試樣離壓頭遠近，工作台可自動升降，自動加載，自動測量工件的洛氏硬度；
3、電子閉環控製施加試驗力，完全實現了試驗力加荷、保荷、卸荷的自動化運行；
4、帶有溫度測量功能，數字化測溫電路，長期工作，穩定可靠；
5、可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出報警音；
6、具有軟件硬度值修正功能，可以在一定範圍內直接對硬度值進行修正；
7、具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；
8、可自動進行全硬度標尺的單位轉換；
9、配置無線藍牙打印機，並可通過RS232、USB端口輸出數據，並可擴展485接口；
10、精度符合GB/T230.2、ISO6508-2和美國ASTM E18標準。
應用範圍
1、測定黑色金屬，有色金屬，非金屬材料的洛氏硬度；
2、淬火和調質等熱處理材料的洛氏硬度的測量，如硬質合金、滲碳鋼、淬火鋼、表麵淬火鋼、硬鑄鋼、鋁合金、銅合金、可鍛鑄件、軟鋼、調質鋼、退火鋼、軸承等材料。
技術參數
|
型號 |
ZHRSS-150T-XY |
|
測量標尺 |
HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y共30種標尺的硬度 |
|
測量範圍 |
20-95HRA，10-100HRBW，20-70HRC； 70-94HR15N,67-93HR15TW； 42-86HR30N,29-82HR30TW； 20-77HR45N,10-72HR45TW； 70-100HREW,50-115HRLW； 50-115HRMW,50-115HRRW； |
|
可轉換標尺 |
HRA、HRB、HRC、HRD、HR15N、HR30N、HR15T、HR30T、HR45T、HB、HS、HRF、HV等 |
|
初試驗力 |
3kgf（2.924N）、10kgf（98.07N） |
|
總試驗力 |
60、100、150kgf（588.4、980.7、1471N) 15、30、45kgf（147.1、294.2、441.3N） |
|
力值顯示 |
力值實時曲線顯示 |
|
升降係統控製 |
自動 |
|
試件允許最大高度 |
標準工作台時260mm，XY工作台時150mm |
|
可同時測量工件個數 |
20個 |
|
壓頭中心到機壁距離 |
190mm |
|
硬度分辨率 |
0.1HR |
|
保荷時間 |
0-99s可調（0.1s為一個單位） |
|
數據輸出 |
藍牙打印機，RS232接口，USB接口，可擴展485接口 |
|
數據統計 |
係統自動計算並保存所測硬度的平均值，方差等統計值 |
|
報表格式 |
自動生成Word，Excel格式，報告模板可定製 |
|
語言選擇 |
中文，英文，俄文 |
|
電源 |
AC 220V，50Hz |
|
外形尺寸 |
680*300*900mm |
|
重量 |
95kg |
|
執行標準 |
GB/T230.2, JJS Z2245, EN-ISO6508, ASTME-18 |
附件標準配置
|
自動XY平台 |
1個 |
小平工作台 |
1個 |
|
大平工作台 |
1個 |
金剛石圓錐壓頭 |
1個 |
|
V型工作台 |
1個 |
標準洛氏硬度塊 |
5塊 |
|
φ1.588鋼球壓頭 |
1個 |
標準表麵洛氏硬度塊 |
4塊 |
|
打印機 |
1個 |
品牌電腦 |
1台 |
|
洛氏自動軟件 |
1套 |
|
|
