ZHVS-1/5/10/30/50AT EOS100B2.0 全自動顯微維氏硬度

ZHVS-1/5/10/30/50AT EOS100B2.0
聯係我們

電話（微信）: 18661497785

Email: comfortest@163.com

產品介紹

概述

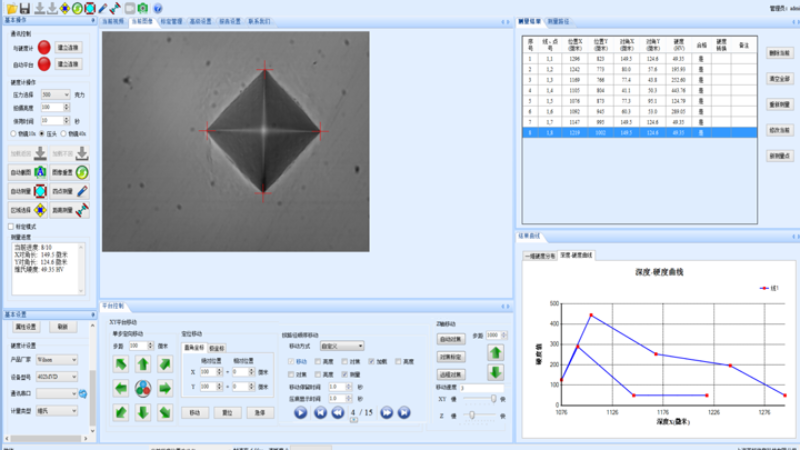

ZHVS-1/5/10/30/50AT EOS100B2.0全自動顯微維氏硬度測量係統，集成了光學成像、機械位移、電子控製、數字成像、圖像分析、計算機處理等多種最新專業技術，通過計算機主機實現對顯微維氏硬度計和自動載物台的控製，並將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。可自動對焦，自動截取最清晰的視頻幀，更新為“當前圖像”。還可對多個試樣進行全景掃描，然後在全景圖上做17種路徑規劃自由設定，最後完成連打連測。報告內容、格式可靈活設定，自動生成word與excel文檔。所有結果、壓痕圖像、自定義信息列表、用戶Logo，都可以設置生成到圖文報告。這一係統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重複性的硬度測試，是材料分析的重要設備。

設備介紹：

● 數顯自動轉塔顯微維氏硬度計，通過液晶屏顯示結果，並可顯示與設置測試標尺、試驗力、壓頭類型、保荷時間、換算單位等;

● 采用8寸觸摸屏和高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，並提供數據折線報表；

●機身使用鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

● 蝸輪蝸杆升降係統較好地提高測試穩定性以及測試精度，測試完成後無需再次對焦；

● 配置了自動轉塔功能，高清測量和觀察-雙物鏡組合，結合內置長度編碼器的高清測微目鏡，實現了壓痕對角線的一鍵測量，較好地減少了人為操作幹擾與讀數誤差；

● 便捷數控係統，可自動進行全硬度標尺的單位轉換；

● 可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出蜂鳴音；

● 具有軟件硬度值修正功能，可以在一定範圍內直接對硬度值進行修正；

● 具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；

● 具有硬度值曲線顯示功能，直觀顯示硬度值的變化；

● CCD圖像處理係統，另可選配努氏壓頭，進行努氏硬度測量；

● 配置無線藍牙打印機，並可通過RS232、USB接口輸出數據；

● 精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。

維氏標尺	1公斤	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、 HV0.5、 HV1kgf
	5公斤	HV0.3、HV0.5、HV1.0、HV2.0、HV3.0、HV5.0kgf
	10公斤	HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10kgf
	30公斤	HV0.3、HV0.5、HV1.0、HV5.0、HV10.0、HV30.0kgf
	50公斤	HV1.0、HV5.0、HV10.0、HV20.0、HV30.0、HV50.0kgf
試驗力	1公斤	10、25、50、100、200、300、500、1000gf
	5公斤	0.3、0.5、1.0、2.0、3.0、5.0kgf
	10公斤	0.3、0.5、1.0、3.0、5.0、10kgf
	30公斤	0.3、0.5、1.0、5.0、10.0、30.0kgf
	50公斤	1.0、5.0、10.0、20.0、30.0、50.0kgf
備注	1/5/10/30/50kg 用戶可根據自己功能需求選擇適合的配置

技術參數

●試驗力選擇：通過轉動試驗力變換手輪進行試驗力選擇，當前試驗力顯示在屏幕上

●加載控製：自動（加載/保荷/卸載）

●保荷時間1—99秒（1秒為增量）

●測試模式：HV/HK

●硬度值：硬度範圍5-5000HV,通過測微計上測量所得數據，將數據輸入到硬度計即可得到相應硬度值。示值誤差3-5%HV。

●試件最大高度：180mm，壓痕中心至機壁距離130mm

●光學測量係統

	1公斤	5公斤	10公斤	30公斤	50公斤
物鏡	10×（觀察），40×（測量）				10×（觀察），20×（測量）
總放大倍數	100×（觀察），400×（測量）				100×（觀察），200×（測量）
測量範圍	200μm
分度值	0.025μm				0.1μm

●X-Y自動載物台

台麵尺寸：130X120毫米

最大行程：45X45毫米

最小步距：小於1微米(0.001MM)（或2微米，可選）

重複定位：小於3微米

移動速度：可調；

控製方式：手動控製、電動控製、計算機控製；

●光源：12V/20W

●光源亮度：PWM調光

●節能模式：10分鍾不用後自動進入待機模式

●電源：220V, 50Hz

●整機功耗：100W

●總尺寸：500×330×560mm

●重量：36kg

功能簡介

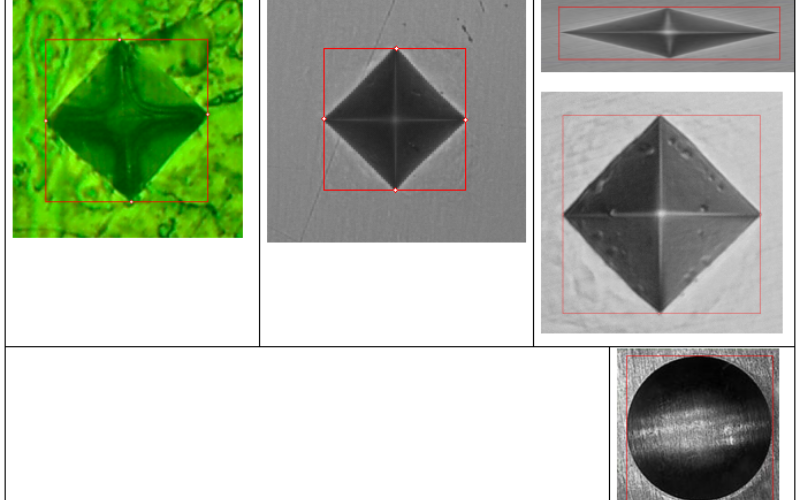

1.	菱形壓痕圖像自動識別能力大幅領先於現有主流硬度計量軟件產品。
2.	主界麵各個功能區可以任意拖動，形成個性化的布局風格。
3.	兼容努氏(HK)硬度的計量，可以對努氏壓痕進行自動識別。
4.	自動測量之外，還配有三種手動測量：四點測量、對角測量和四邊測量。
5.	二種標定方式：硬度塊標定、光學標定。
6.	標準硬度塊標定支持多次標定取平均（jun1）。
7.	不同分辨率、不同物鏡、不同載荷時，軟件將自動選擇最佳的標定係數。
8.	硬度測量時根據不同硬度值自動選擇最佳的標定係數。
9.	手動測量時，具有放大鏡功能，方便找到壓痕頂點位置。
10.	提供壓頭/鏡頭偏移校準功能，消除壓頭和鏡頭之間機械偏差，修正係統整體誤差，從而提高硬度檢測結果的準確性。
11.	支持多種視頻采集設備，分辨率：130萬、200萬、300萬、500萬的數碼攝像頭；在計算機上顯示壓痕視頻，可抓拍、存儲圖像。
12.	測量硬化層路徑序列時，有多種靈活初始化設定模式，自動保存並導入前次路徑序列；測量路徑，亦可任意另存，以備重新載入。

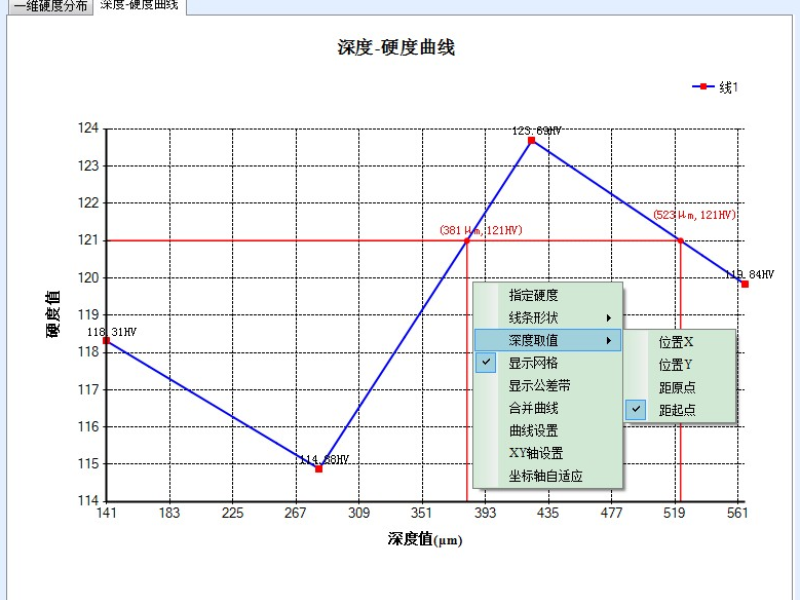

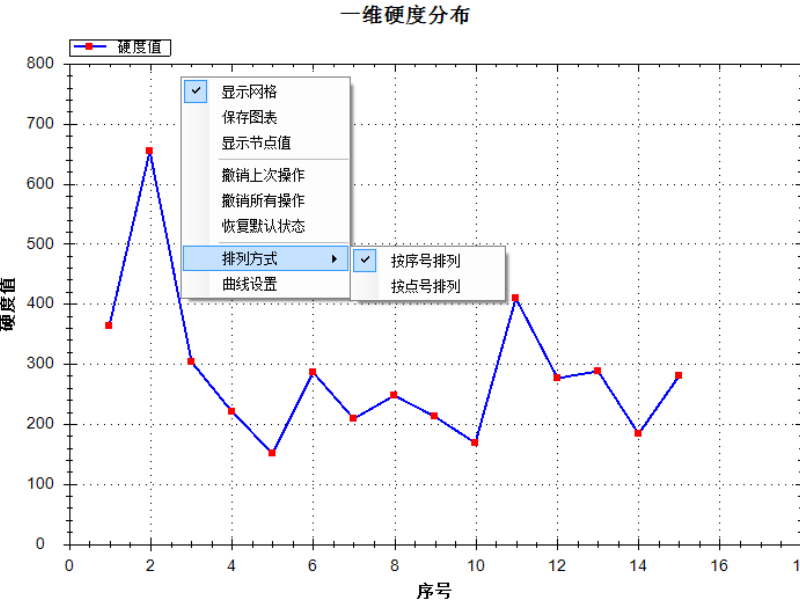

13.	測量結果按路徑序列排列，生成相應的硬化層深度值及硬度變化曲線圖。
14.	提供距離測量和角度測量功能，並可將多組距離和角度同時顯示視頻或圖像上。
15.	內置各標準硬度值轉換工具，參照GB、DIN、ISO、ASTM等標準，可實現：維氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD等；表麵洛氏：HR15N、HR30N、HR15T等；布氏：HBS、HBW 等硬度值間的互相轉換，可選擇任意換算單位列入結果表。
16.	報告內容、格式可靈活設定，自動生成word與excel文檔。所有結果、壓痕圖像、自定義信息列表、用戶Logo，都可以設置生成到圖文報告。
17.	可以設定密碼和管理權限：普通操作員隻能按照設定好的設置進行硬度的測量。
18.	軟件能夠自動保存用戶的習慣性設置，下次啟動的時候保持上次關閉時的狀態。
19.	軟件提供：中文版、英文版、德語版、西班牙版、俄語版(可選)。
20.	硬度計轉塔自動控製功能。
21.	路徑規劃功能，17種路徑規劃自由設定。
22.	區域模式&連打連測功能，對於同一視野內可能存在多個壓痕，可選擇區域模式，每次測量時僅考慮設定範圍內的壓痕。連打連測時開啟區域模式，能避免同一視野內存在多個壓痕導致測試中斷的情況。
23.	曲麵修正功能，符合ASTME384標準表一、表二，提供球、杆等曲麵件測試修正需求。
24.	努氏自動識別與測量時，可以輸入壓頭角度修正，ASTM E384-11，Sec.10.7.2.1。
25.	維氏、努氏測量結果，對不符合ASTM E384標準的可疑形狀壓痕，引入了有效性報警功能。
26.	多試樣全景掃描功能，可對多個試樣進行全景掃描，然後在全景圖上做路徑規劃，最後完成連打連測。
27.	掃描區域自由設定功能，對於不規則試樣可按外形設定掃描區域，縮小掃描區域，提高工作效率。
28.	CHD硬化層測試功能，可根據需要設置停止條件，當測試滿足條件後提前中斷測試進程，此功能的初衷是為了在CHD測試達到硬化層極限後節省時間。
29.	標定采用了誤差與重複度評估，以保證標定合格。
30.	自動亮度功能，可以將樣品的表麵自動調整到最佳狀態，合適的亮度能將壓痕與周圍更好地區分開，幫助更精確地識別壓痕頂點。
31.	最小間隔生成測試點，可得到更詳細更精確的試樣硬度分布情況。
32.	內置預定義齒狀模板，可以極大地節約對於複雜耗時的測試點的設置時間，特別像齒狀側翼測量點的設置。所有標準預設如HK30和HK0.5能在一個設備中實現。相應的報告也會存儲起來。
33.	斷裂韌性，係統讓用戶在測量正常硬度壓痕後繼續測量裂紋大小（通過鼠標點擊裂紋的左右上下最極端）從而計算出斷裂韌性。係統在硬度測量結果表裏多顯示出3列：C1、C2和Kic。 C1為裂紋最左端到最右端的距離（單位mm），C2為最上到最下的距離，裂紋總長度L = C1+C2-D1-D2 （D1 和D2為測得的壓痕對角線長度），斷裂韌性根據 Kic = 0.0028 * sqrt(Hv * F/L)計算，Hv為測得的硬度壓痕，F為試驗力單位N，L單位m，Kic 單位 MPa m^1/2。不同計算方法以後提供。和壓痕一樣，裂紋大小會有一長方形標記，用戶可鼠標拖拉長方形任意一邊修改，計算結果統計等自動更新。在統計欄裏會顯示斷裂韌性選擇，如勾選，統計結果為斷裂韌性Kic，如非選則為Hv。報告（WORD和EXCEL）會自動添加C1、 C2和Kic三列。注：選擇使用斷裂韌性時，上麵的努氏硬度要非選。

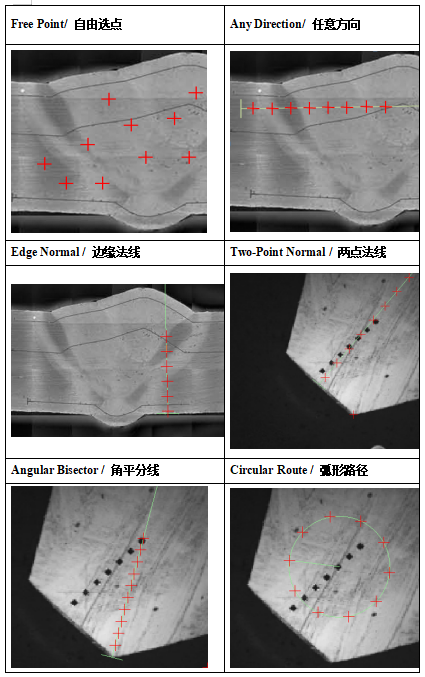

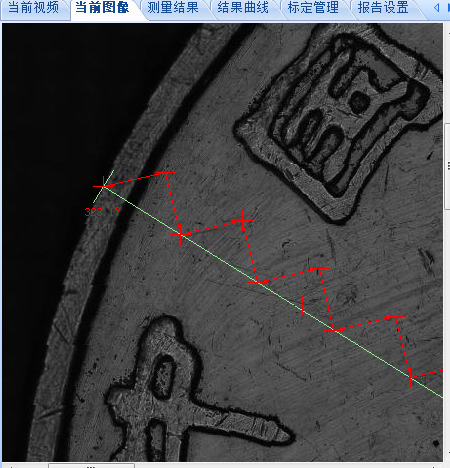

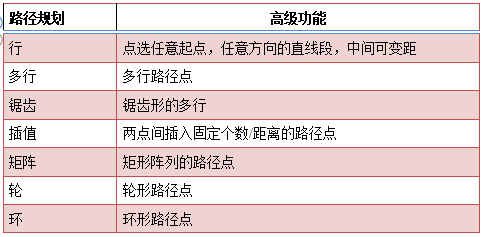

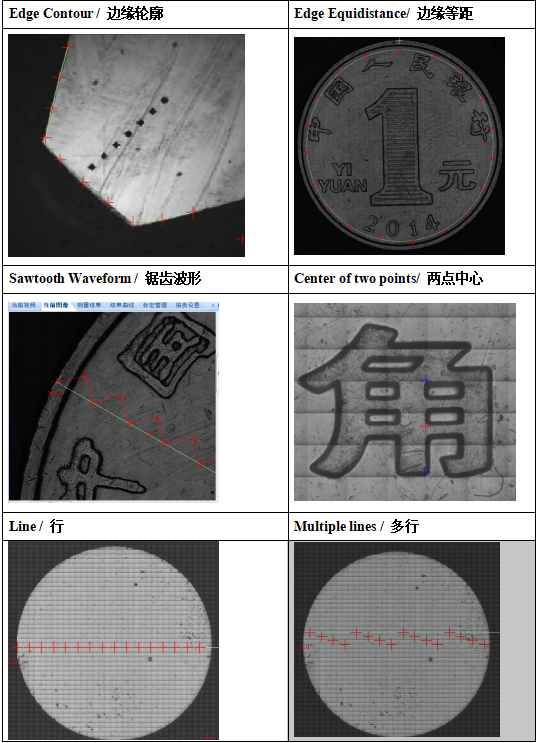

路徑規劃功能

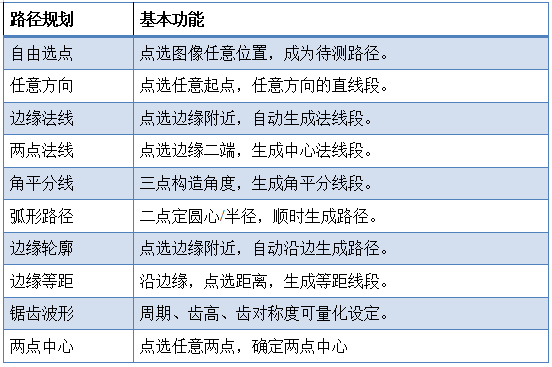

作為測量功能的拓展，在“測量路徑”頁麵中，提供了8種通過鼠標點選圖像的方式完成待測路徑的精確規劃。

全景掃描

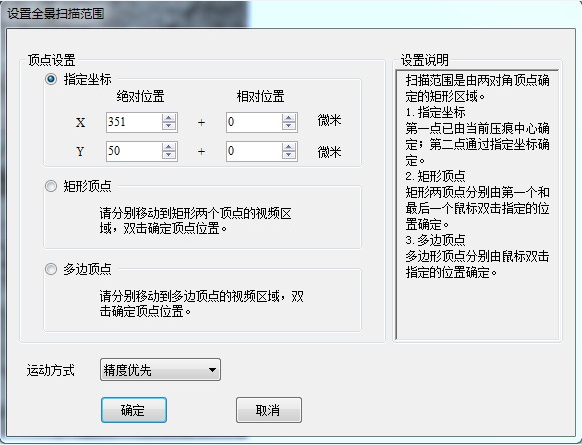

選擇“全景掃描”下的“設置掃描範圍”功能，在如下圖所示的“設置全景掃描範圍”界麵上選擇設置掃描範圍的方式（指定坐標、矩形頂點、多邊頂點）和運動方式（精度優先、速度優先）。掃描範圍頂點設置選擇矩形頂點、多邊頂點時，請先到當前視頻窗口按照提示選取頂點，操作完成後再單擊“確認”按鈕完成掃描範圍的設置。若未在當前視頻窗口按照提示進行範圍設置時，將“設置全景掃描範圍”窗口關閉，提示如下窗口，此時用戶則需先設置掃描範圍。

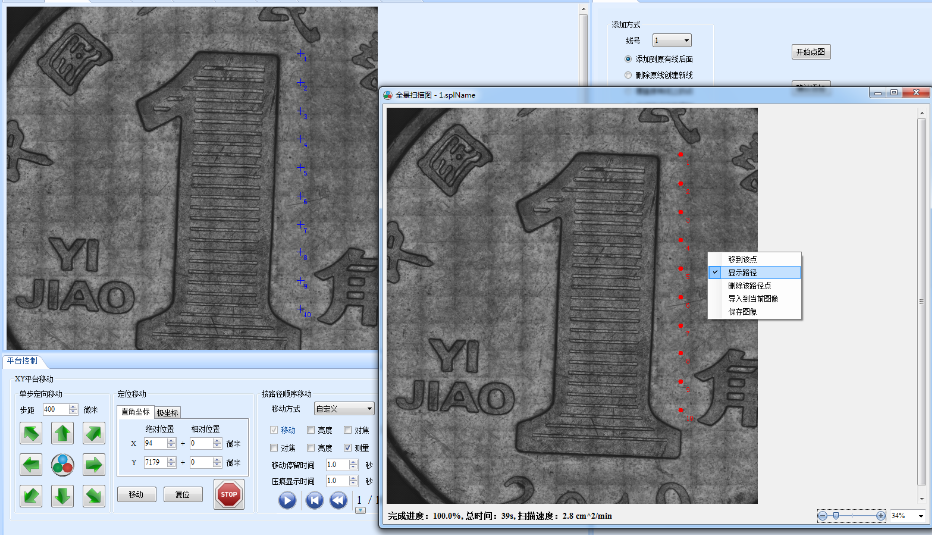

軟件界麵右鍵菜單提供了，移到該點、顯示路徑、刪除選中路徑點、導入當前圖像、保存圖像等功能。

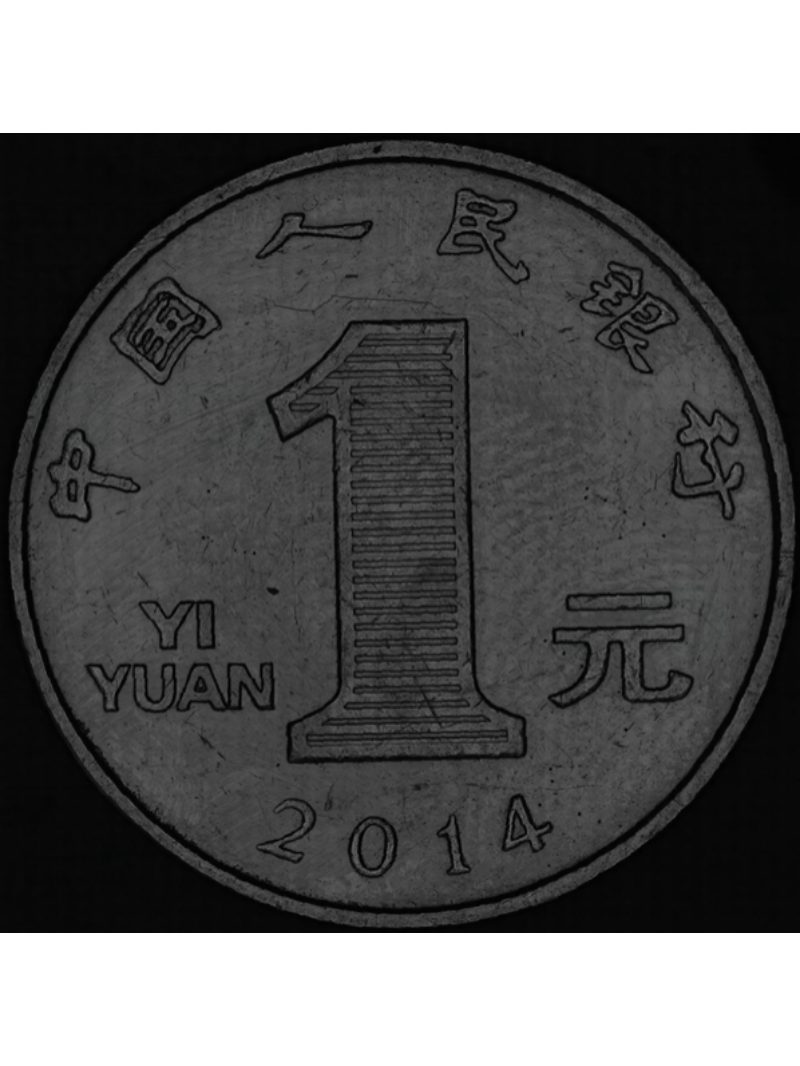

對XY自動平台上的一元硬幣，設置掃描範圍20×15mm，進行全景掃描。HDS係統控製電機移動並且將相機拍攝到的分辨率為640×512的圖片抓取出來，最終一共將2500多幅圖片接成如下一頁所示的效果圖片。

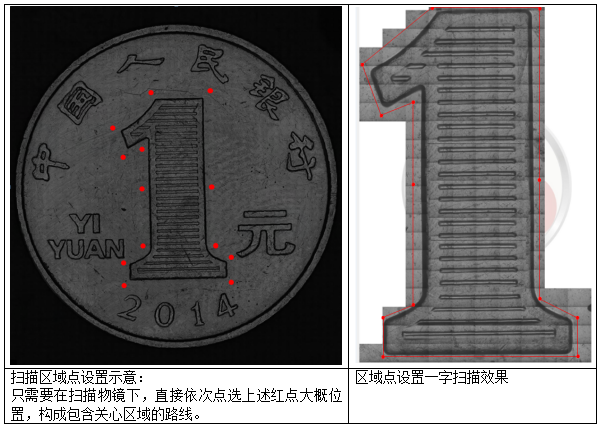

自由設定掃描區域

自由設定掃描區域功能，對於不規則試樣可按試樣外形設定掃描區域，縮小掃描範圍，從而節省掃描時間，提高工作效率。

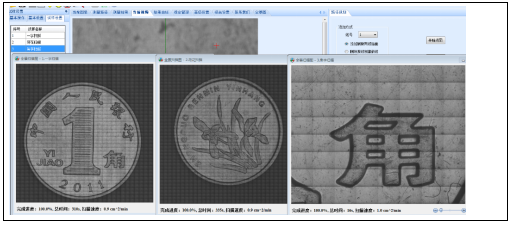

多試樣全景掃描

Z軸控製

借助於Z軸驅動與控製器，可以實現：

1) 手動調焦：手動控製載物台升降，調整高度找到最清晰圖。

2) 遠程對焦：自動將載物台從距離鏡頭較遠的位置調整到清晰平麵附近。

3) 自動對焦：在遠程對焦的基礎上，自動完成更精細的對焦操作，使圖像最清晰。
