FQJ-51XY全自動清潔度顯微鏡

FQJ-51XY
聯係我們

電話（微信）: 18661497785

Email: comfortest@163.com

產品介紹

FQJ-51XY全自動清潔度顯微鏡概述

FQJ-51XY全自動清潔度顯微鏡具有優異的成像性能，舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。X-Y電動平台，實現圖像的全尺寸掃描，高性能圖像合成。

高精度內定位5孔明場編碼轉換器，亮度記憶功能.

亮度記憶功能，能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。

全新設計的一體化T型機架，全金屬高壓模鑄而成，具有優異的穩定性，高倍觀察時，像麵無抖動，更確保高倍測量的檢測精度。

落射照明器采用柯拉照明係統，帶視場光闌和孔徑光闌，預設起偏鏡、檢偏鏡與濾色片插槽。單顆10W LED暖白光照明能最大程度降低觀察者的視覺疲勞。

視場光闌與孔徑光闌采用拉杆裝置，中心可調，能靈活調節照明範圍的大小，有效避免雜光對圖像的影響。

起偏鏡與檢偏鏡可實現簡易偏光觀察

FQJ-51XY全自動清潔度顯微鏡配置表

部件	規格
光學係統	無限遠色差校正光學係統
觀察筒	30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50
目鏡	高眼點大視野平場目鏡SWH10X/23mm（視度可調）
物鏡	平場半複金相明場物鏡5X/NA0.15 WD15 平場半複金相明場物鏡10X/NA0.30 WD8.4 平場半複金相明場物鏡20X/NA0.45 WD3.0 平場半全複金相明場物鏡50X/NA0.75 WD3.0
編碼型物鏡轉換器	高精度內定位5孔明場編碼轉換器，亮度記憶功能.
照明係統	自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調。
聚焦方式	Z軸手動聚焦
XY電動載物台	平台行程：水平方向豎子方向=8060（單位mm）螺杆導程：2000μm 重複定位精度：±3μm以內 16細分下的分辨率：單步0.625μm 步進電機步距角：1.8° 額定工作電流：單軸1.0A（24V電源供電）最大負載：≥5kg 最大往返間隙：3微米樣品最大高度25mm（可定製其他高度尺寸）
驅動控製箱	采用通用232串口與PC機進行通信（115200波特率）串口控製，能設置電機的移動速度，移動距離，移動方向
攝像裝置	510萬像素
適配鏡接口	0.5X

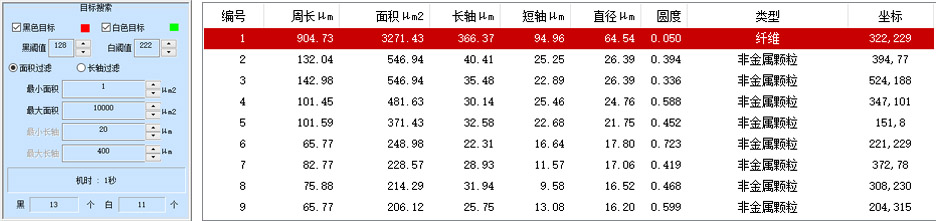

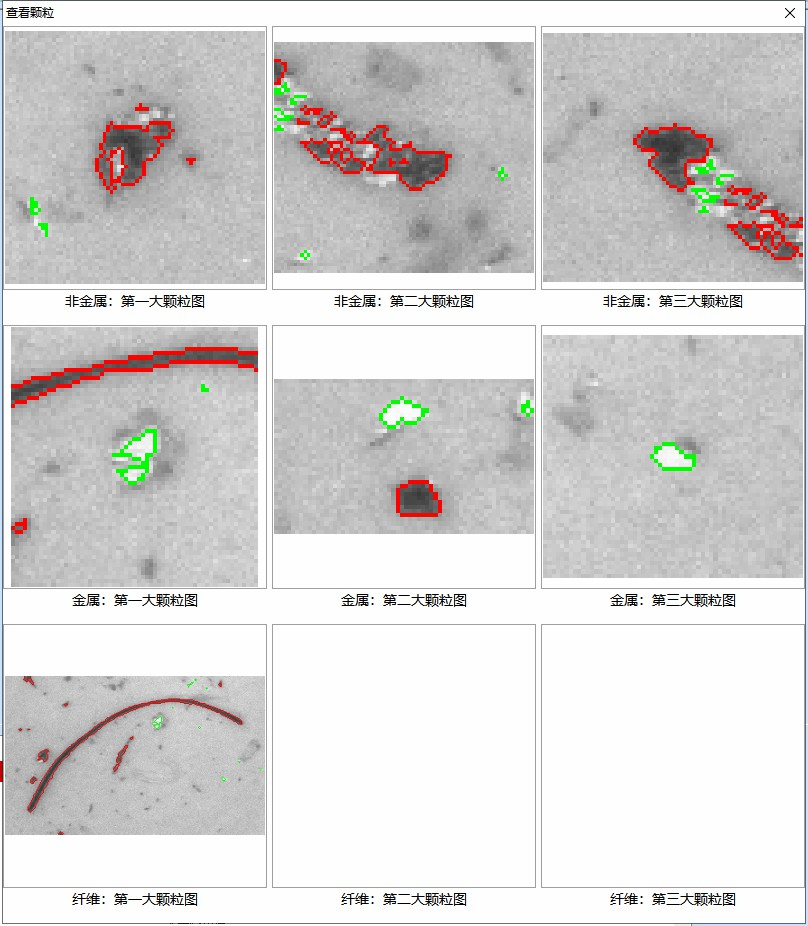

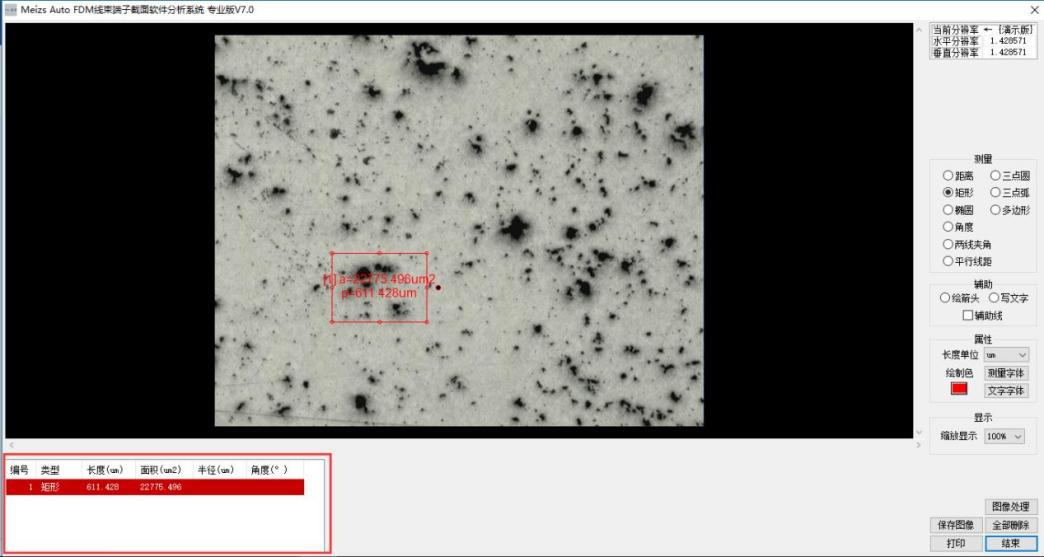

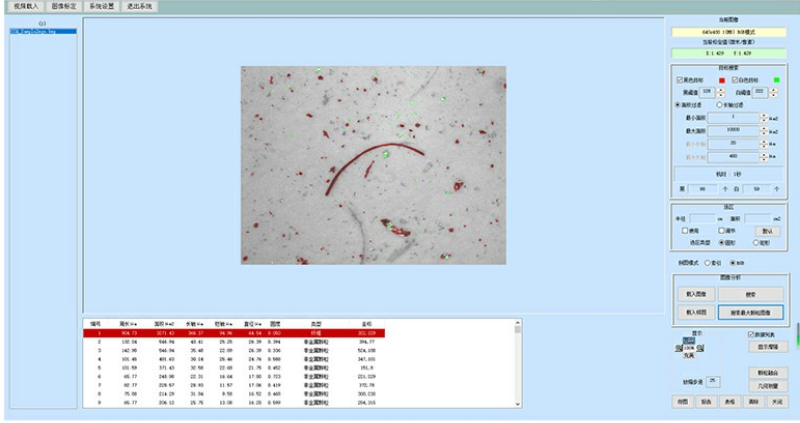

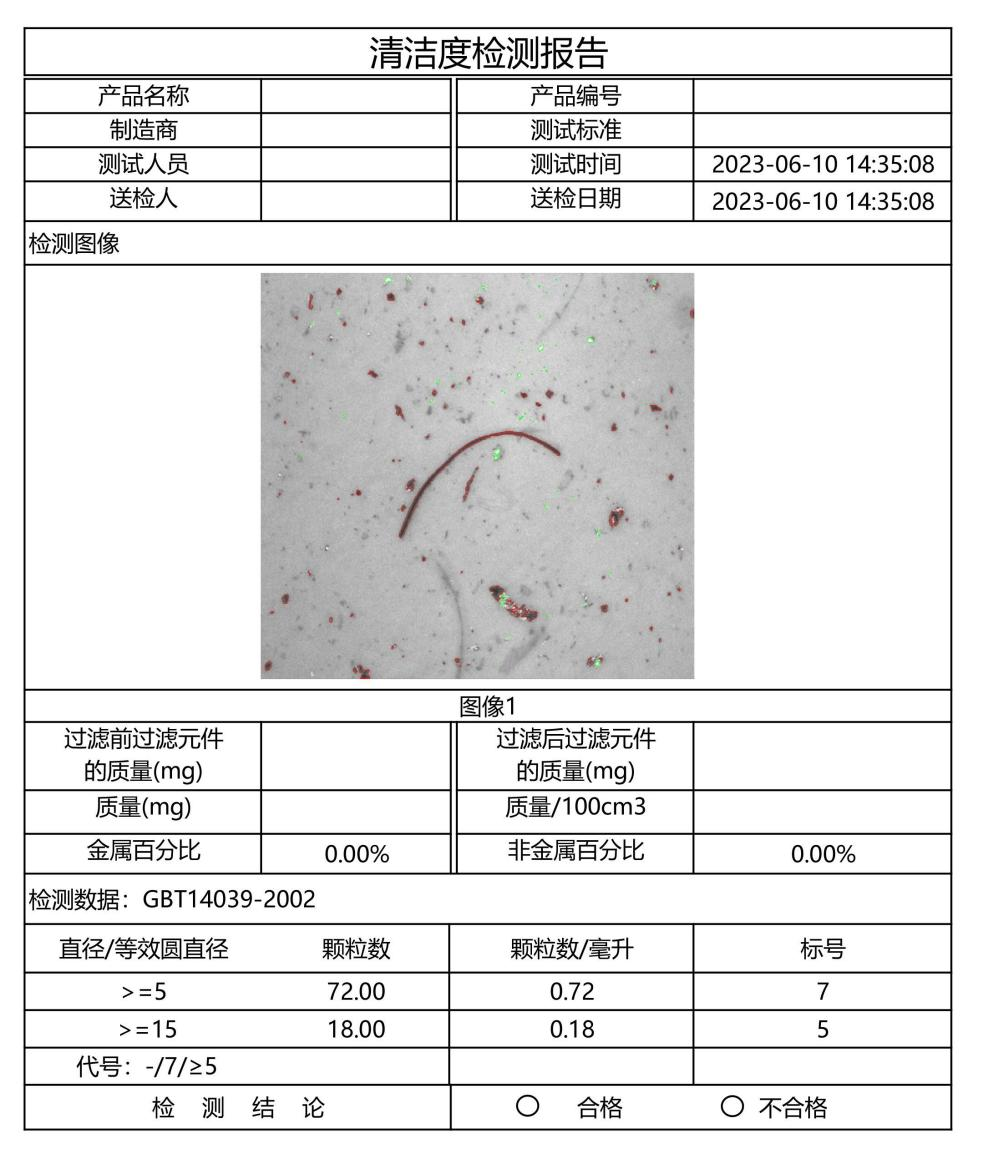

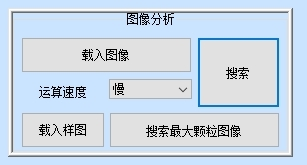

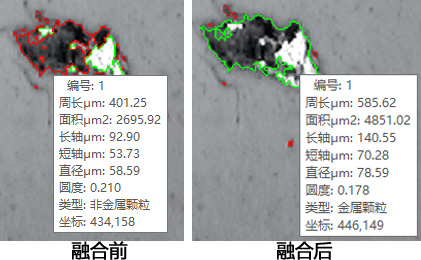

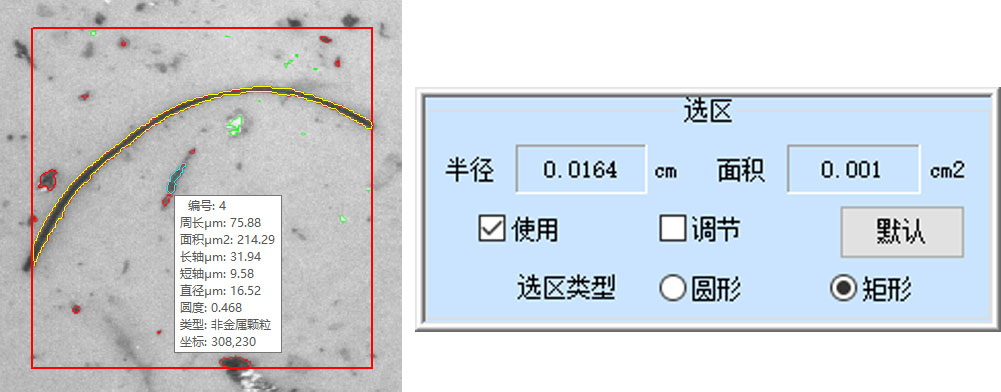

清潔度分析軟件	FQJ2025清潔度圖像分析軟件、高精度測微尺（格值0.01mm）
