WDW-50E型微機控製電子萬能試驗機

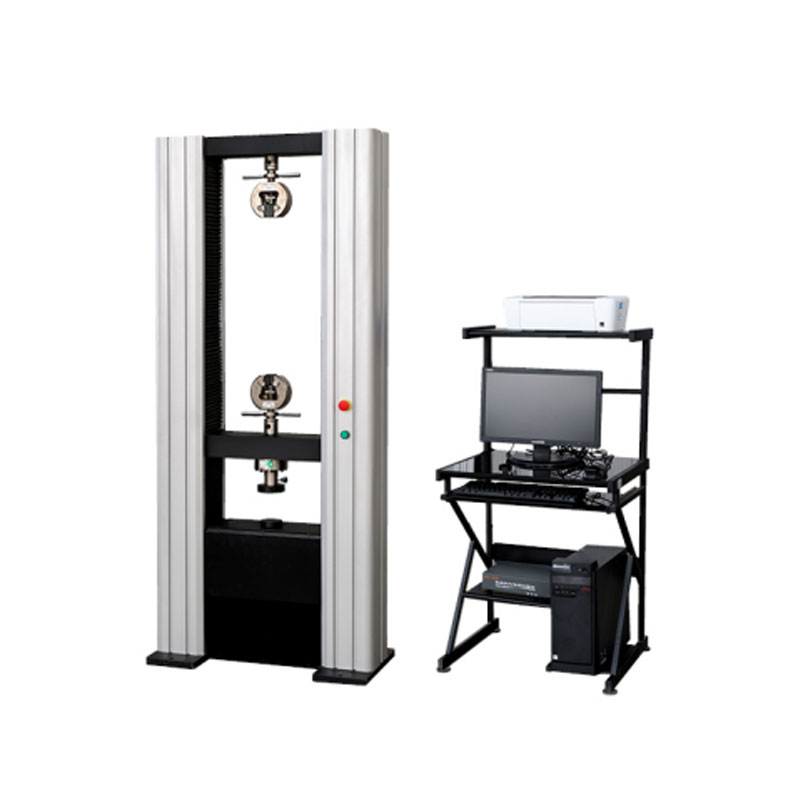

設備圖片



設備簡介

     WDW-50E電子萬能試驗機為落地門式結構，鋁合金立罩美觀大方。采用交流伺服電機作為動力源，圓弧同步帶減速，雙滾珠絲杠加載。采用高精度負荷傳感器、旋轉式光電編碼器和電子引伸計分別對試驗力、位移和變形進行測量，通過電子萬能機專用控製器對三參數進行閉環控製，並且可以實現三種控製方式之間的平滑切換，具有控製精度高，適應性強，長期穩定性好等特點。本機可對各種金屬、非金屬及複合材料進行力學性能測試和分析研究，廣泛應用於航空航天、石油化工、機械製造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及製造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
滿足試驗標準

     WDW-50E電子萬能試驗機是根據國標《GBT16491-2008電子萬能試驗機》設計的，按照國標《JJG475-2008電子萬能試驗機計量檢定規程》進行檢驗。該試驗機軟件包內置《GB/T228.1-2021金屬材料 室溫拉伸試驗方法》、《GB/T 528-2009 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定》、《GB/T1040-2008塑料拉伸性能的測定》、《GB/T1041-2008塑料壓縮性能試驗》等多個試驗標準，也可根據用戶的要求增加修改軟件，滿足各種特殊試驗要求。

功能特點

1.1機械傳動部分采用圓弧同步帶和高精度滾珠絲杠，運行平穩，噪音低。

1.2伺服控製器采用高速ARM芯片作為主控芯片，具有很高的運算速度和數據處理能力，能夠在短時間內實現從數據采集、PID運算、以太網通訊到輸出控製的整個控製過程，從而實現對試驗機的精確閉環控製；具有三路模擬輸入通道：1路載荷、1路電子引伸計、1路擴展通道，這三個通道全部采用獨立的24位A/D轉換器進行高精度數據采樣，有效內碼高達500000；多達15段的線性補償和修正功能，大大提高傳感器的測量範圍和測量精度。

1.3控製功能：采用PID控製策略實現載荷、位移、變形的閉環控製，具有試驗力、位移、變形的恒加減、恒保持功能。

1.4 通訊接口：100MHz的以太網通訊接口，與PC機實現高速數據通訊，實現采集數據實時上傳和控製指令實時下發的功能，從而達到PC機實時控製試驗機的目的。

1.5測控軟件功能特點：

1.5.1測控軟件采用全新的軟件風格，具有界麵美觀大方、功能強大、操作簡單等特點；

1.5.2可以配置任意數量的示值顯示框，顯示的通道、單位、小數點的位數可配置，並可以選擇顯示框橫排或豎排；

1.5.3試驗曲線框的數量從1個到3個可以任意選擇，並且有多重曲線框的布局方式可任意切換，曲線框的坐標可任意選擇，試驗曲線可局部放大顯示，並可另存為圖片文件；

1.5.4可以配置多個力傳感器和多個變形傳感器，用戶可以根據需要切換使用；

1.5.5具有三級管理權限，分別是廠家調試員、管理員、試驗員；

1.5.6采用開放式的試驗標準配置模式，標配的軟件內置有GB/T228.1-2021、GB/T1040-2008、GB/T528-2009等多個試驗標準，用戶也可以方便地增加、刪除或修改一個試驗標準，控製步驟，可根據試驗要求自由編輯；

1.5.7試驗結束時能自動計算並保存試驗結果數據，如最大力、抗拉強度、屈服強度、非比例延伸強度等，並能在試驗曲線上進行特征點的顯示；

1.5.8軟件具有試驗分析功能，可以對已經完成的試驗結果進行數據分析，並可將一組內的多個試驗曲線進行疊加對比；

1.5.9采用標準數據庫管理試驗數據，並可提供聯網數據接口；

1.5.10用戶可選擇我公司自主開發的SingoReport報表係統來編輯和打印報表，也可以采用EXCEL表格形式來編輯和打印報表；

1.6安全保護

1.6.1當伺服電機過流、過壓、超速時，伺服電機控製器會報警停機；

1.6.2限位保護：當移動橫梁碰觸到上、下限位時，移動橫梁自動停止移動；

1.6.3自動停機：試樣斷裂後，移動橫梁自動停止移動；

1.6.4過載保護：當負荷超過最大值的4%時，移動橫梁自動停止移動。

主要技術參數

1.1最大試驗力：50kN;

1.2試驗力測量範圍：0.4%~100%FS 全程不分檔；

1.3 試驗力精度等級：0.5級；

1.4 試驗力分辨力：最大試驗力的1/500000；

1.5 力控速率調節範圍：0.005～5%FS/S;

1.6 變形測量範圍 ：0.2%~100%FS；

1.7變形示值相對誤差：±0.5% 以內；

1.8變形分辨力：最大變形的1/500000；

1.9變形速率調節範圍：0.02～5%FS/S;

1.10位移示值相對誤差：±0.5% 以內;

1.11橫梁移動速度範圍：0.001~500mm/min；

1.12橫梁速度相對誤差：速度低於0.01mm/min，相對誤差±1% ，

速度高於0.01mm/min，相對誤差±0.5% ；

1.13橫梁最大移動距離：1200mm（可根據用戶要求加長）；

1.14有效試驗寬度：450mm;

1.15有效拉伸長度：金屬輔具600mm，非金屬輔具800mm（可根據用戶要求加長）；

1.16圓試樣夾持範圍：φ4～9、φ9～14mm；

1.17平試樣夾持範圍：寬45mm, 厚0～7 mm；

1.18壓盤直徑：φ80 mm;

1.19主機外形尺寸：（長×寬×高）765×400×1880mm;

1.20電源：220±10V,  1kW;

1.21重量：約380kg。

主要配置

1.1主機一台（濟南時光）；

1.2拉伸、壓縮輔具各一套（濟南時光）；

1.3滾珠絲杠兩根(濟南時光)；

1.4交流伺服電機一台（濟南時光）；

1.5傳感器一隻（濟南泰欽或廣測）；

1.6計算機一台（聯想）；

1.7打印機一台(惠普)；

1.8電子萬能試驗機控製器(濟南時光)；

安裝調試及售後服務

1.1免費為客戶安裝調試產品，並為客戶培訓操作人員；

1.2終身提供相關服務；

1.3免費提供升級軟件。
