GVHBS-3000T視覺直讀全自動布氏硬度計

產品介紹

1、不論工件大小，所處位置，試樣離壓頭遠近，工作台可自動升降，自動加載，自動測量工件的布氏硬度。

2、機身正麵安裝工業平板電腦,內置工業級攝像頭，采用CCD圖像軟件處理，直接導出數據和圖像，完成對圖像的手動和自動測量，方便快捷；

3、電子閉環控製施加試驗力，完全實現了加荷、保荷、卸荷的自動化運行；

4、機身使用優質鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；

5、配置自動轉塔功能,壓頭和鏡頭之間自動切換，使用更加方便;高清光學雙物鏡，可測量從不同標準試驗力下的不同直徑的壓痕；

6、可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出提示；

7、具有軟件硬度值修正功能，可以在一定範圍內直接對硬度值進行修正；

8、具有數據庫功能，可對試驗數據進行編輯分析，並導出word、excel以及pdf格式文件報表；

9、可自動進行全硬度標尺的單位轉換;

10、並可通過RS232、USB接口(可選配）輸出數據；

11、精度符合GB/T231.2、ISO6506-2和美國ASTM E10標準。

主要機構概述

     該機由控製係統和主機兩部分組成：控製係統采用我公司獨立研發的專用控製係統、高精度測力傳感器、觸摸屏、台式電腦和布氏圖像處理係統等。

主機機身及工作台采用精密鑄造工藝。整機由底座、機身、步進電機、絲杠、工作台、轉動頭、布氏加卸荷係統等組成。工作台升降是由步進電機帶動絲杠進行升降，試驗力的加卸荷也是采用步進電機進行控製，動作精確，確保加荷力值穩定在國標要求的範圍內，同時在規定的時間內完成加載，模塊化設計，方便維修和更換。

電氣控製係統：

中央處理器采用STMicroelectronics公司推出基於32位ARM Cortex-M3內核的單片機，最高工作頻率72MHz，運算處理速度極快，結合控製係統硬件的優化抗幹擾能力強，在複雜的工業現場環境中運行穩定可靠。

本公司電子元器件經過層層篩選，檢測合格進入焊接工藝，焊接完畢，上電老化實驗經過專業儀器儀表進一步檢測是否符合要求後，經過超聲清洗，預烘幹，專業線路板三防漆塗覆，（防潮，防塵，防水，防鹽霧耐電暈等，延長了線路板的壽命）。

布氏測量軟件可以通過modbus進行通訊，布氏軟件作為服務端，端口為502。



通訊協議

布氏測量軟件可以通過modbus進行通訊，布氏軟件作為服務端，端口為502。

布氏軟件通訊地址定義如下：

1.工件編號

地址:D0-D25，以ASCII碼格式存儲，每個寄存器存放兩個字符，以0x00結尾

2.硬度值

地址:D50，硬度值保留1位小數，乘10後存放在D50，如寄存器值為2002代表硬度值為200.2HBW

3.硬度合格範圍

地址：D60-D61，D60為最小合格硬度，D61為最大合格硬度，兩個值均保留1位小數（與硬度值格式相同）

4.結果狀態

地址：D70，合格時為1，不合格時為0

5.測量更新計數

地址：D80，每次更新數據時寄存器值加一，可以根據此寄存器判斷是否有新數據（該寄存器更新時工件編號可以不變，如對同一工件重複測量）



應用範圍

1、測定黑色金屬、有色金屬及軸承合金材料的布氏硬度；

2、可測試鑄鋼、鋁合金、銅合金、可鍛鑄件、軟鋼、調質鋼、退火鋼等。



技術參數



附件標準配置



以上為標準配置，實際產品以實物為準！

產品優勢的保證

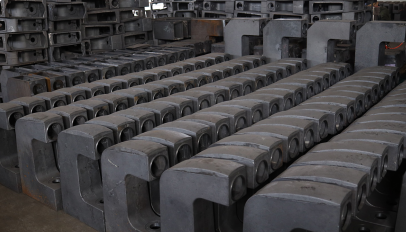

	機身使用優質鑄鐵一次澆築成型，並經過充分時效，穩定化處理，確保設備的測量精度經久耐用。殼體及主要零部件采用自有設備獨立加工，確保加工精度和貨期供應。
	升降係統自動控製，不論工件大小，試樣離壓頭遠近，一鍵啟動，硬度計自動完成試驗力，主試驗力加荷，飽荷，卸荷，自動測量工件的布氏硬度，測試完成後升降係統自動回到初始位置。
	電子閉環控製施加試驗力，完全實現了試驗力加荷、保荷、卸荷的自動化運行； 試驗力精度可達±0.5%，完全滿足國標美標試驗力施加在2-8s的時間要求。

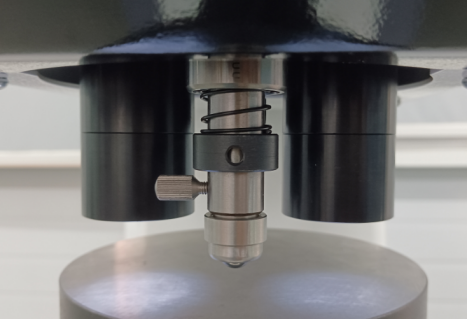

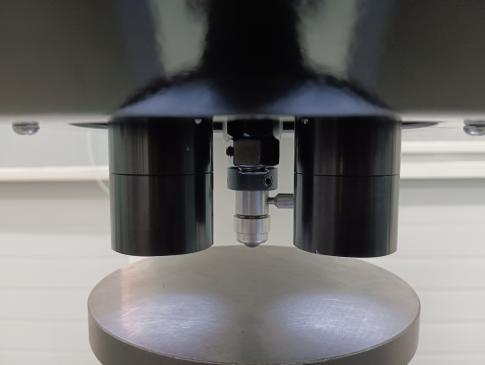

	配置自動轉塔功能,壓頭和鏡頭之間自動切換，使用更加方便; 高清光學雙物鏡，可測量從不同標準試驗力下的不同直徑的壓痕；
	電器控製技術獨立自主研發，並有相應的知識產權。電器工藝流程：精選原材料-貼片-複檢-焊接直插件-超聲波清洗-噴塗三防漆等。模塊化電路電器設計，售後維護便捷，確保設備長期穩定使用。

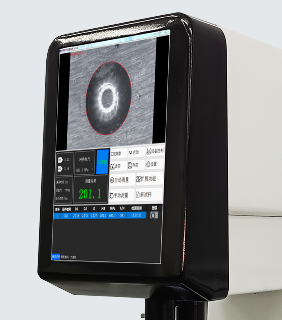

	機身正麵安裝工業平板電腦,內置工業級攝像頭，采用CCD圖像軟件處理，直接導出數據和圖像，完成對圖像的手動和自動測量，方便快捷；

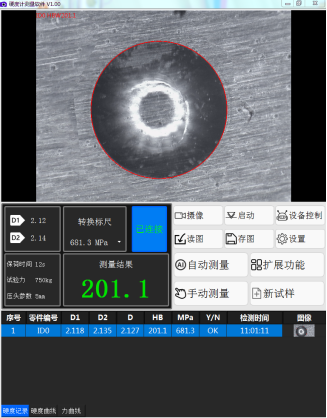

	內置CCD圖像自動測量係統, 操作界麵模塊化設計，可直觀顯示壓痕直徑，硬度值及硬度值曲線，轉換標尺，檢測時間以及圖像等內容。

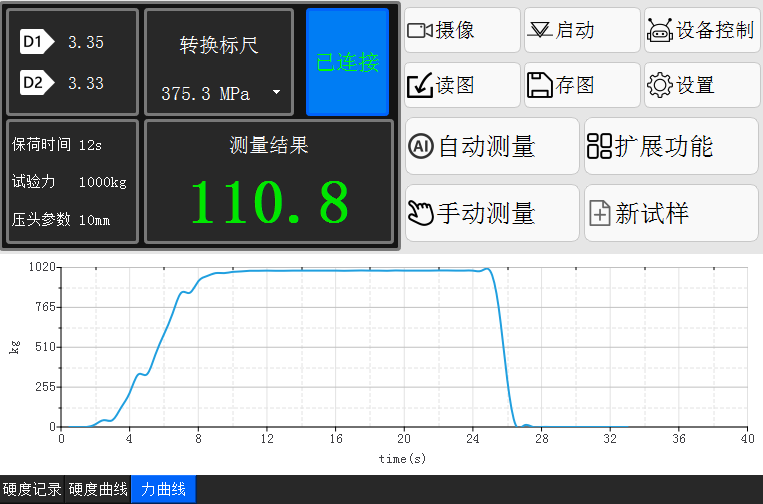

	操作界麵直觀，人機交互友好，直接在電腦上完成對設備的操作，操作方便直觀，實時力值曲線監測，顯示設備的運行狀態，避免出現誤操作對設備造成的損壞。

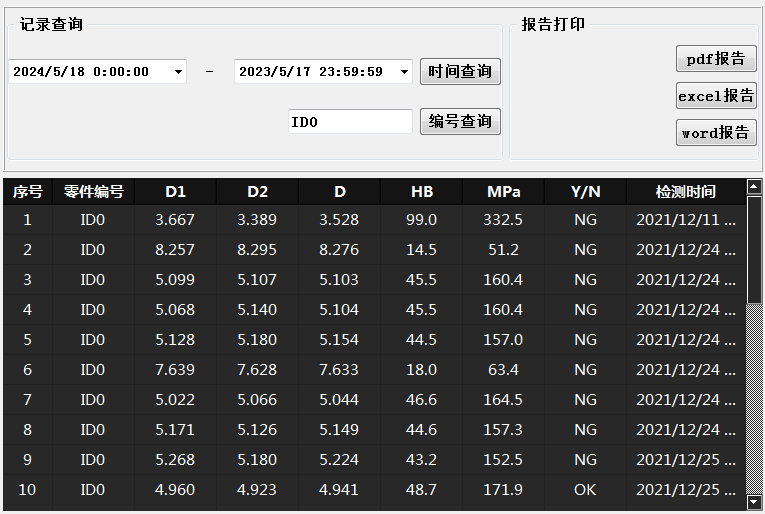

	擁有數據庫係統，數據支持時間查詢和編號查詢，並可按照需求生成pdf，Excel和word格式的報告，並可擴展接入客戶math係統。
