JSZ8-RS型焊縫熔深顯微鏡

JSZ8三目連續變倍體視顯微鏡概述

       電腦型焊縫熔深顯微鏡由光學顯微鏡和專業的焊縫熔深軟件組成，成像清晰、寬闊，具有較長的工作距離，對同一物體可實現連續放大觀看,可以對各種焊接處（對接、角接、搭接和T型接等異形接）產生的熔深進行拍照、編輯、測量、保存、打印等。同時可以觀察焊接熱影響區和無熱影響區的形態和尺寸，檢測焊縫的內部缺陷和質量缺陷等。

FHF2025焊縫熔深測量軟件是我公司主要針對結構鋼和不鏽鋼縫焊質量檢驗、鋁合金等焊接質量檢驗要求開發的一套焊縫熔深測量軟件。適用於汽車整車及零部件生產企業，壓力容器行業，結構焊接工藝檢測，航空航天焊接質量評估以及所有焊接類型的檢測。具有測量焊縫熔深、焊縫寬度、焊縫餘高、氣孔直徑，同時也可對焊接氣孔，夾渣，裂紋，未焊透，未熔合，咬邊等缺陷進行焊縫宏觀觀察。軟件可以自定義測量項目，形成企業專屬的測量模板，自定義焊接質量篩選參數，自動形成OK/NG判斷；最終導出數據生成測試報告；本軟件可以對圖像進行疊加文字、標尺線等處理。

  軟件支持主流操作係統，包括WIN10、WIN11。能有效提高質檢人員的工作效率，同時為企業建立標準化報告和監控焊縫質量整體趨勢提供服務。軟件操作方法簡單，可輕鬆掌握。





JSZ8三目連續變倍體視顯微鏡配置表

配置
部件	規格
觀察筒	三目觀察筒。45°傾斜，可360°旋轉；可配攝影攝像接口
	連續變倍物鏡0.8X-5X,
	工作距離100mm.
	瞳孔距調節範圍54mm-76mm,雙邊視度可調±5屈光度.
目鏡	高眼點大視場目鏡WF10X/22mm
底座	BL1（自帶調焦鏡架）
外接光源	LED斜照光源
透射光源	LED
攝像裝置	數碼攝像裝置（500萬像素FEC2500）
	焊縫熔深測量分析軟件FHF2025
	0.5X攝像接筒

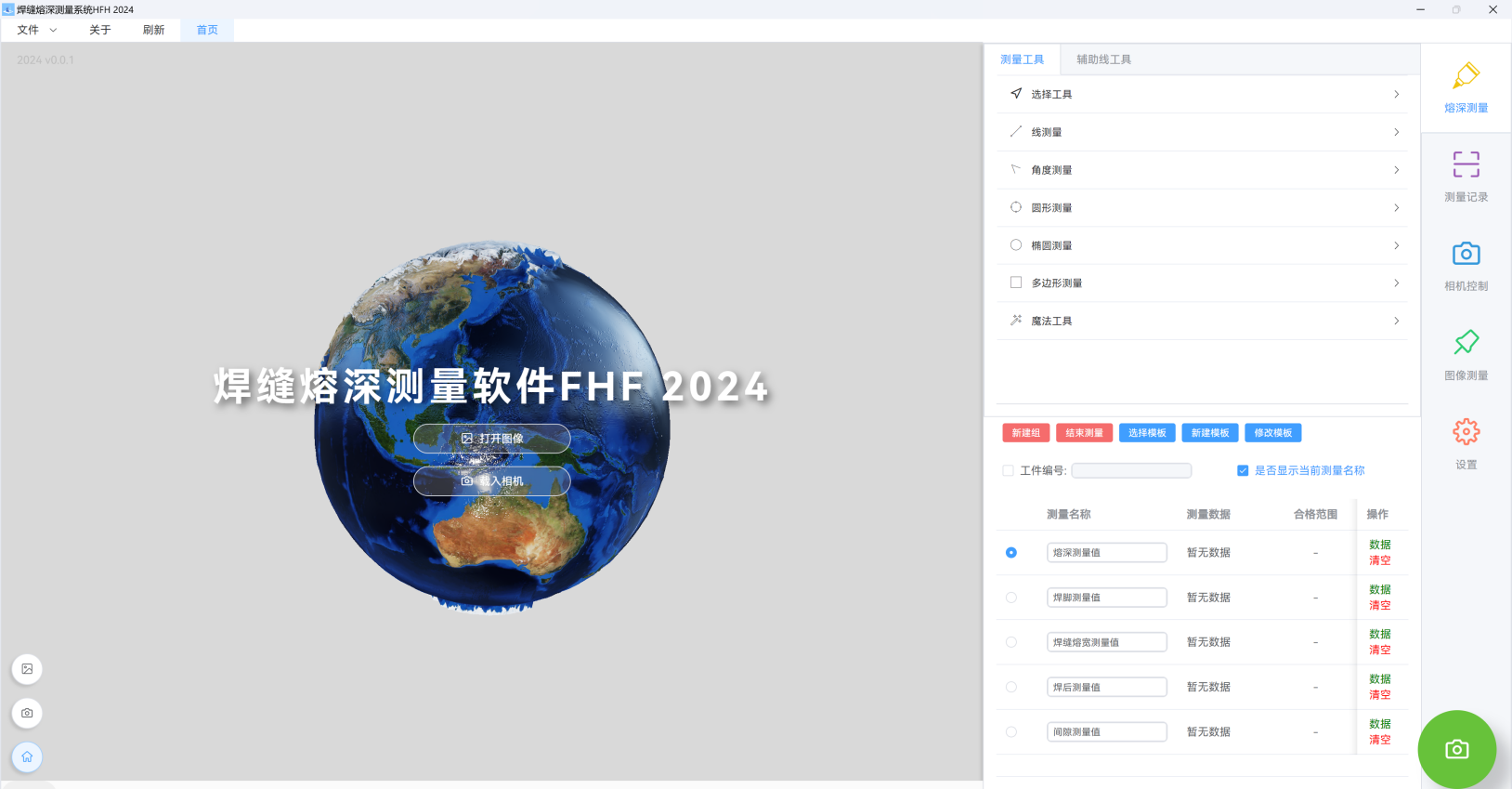

FHF2025焊縫熔深測量軟件





軟件基礎功能介紹：

1、數據庫數據管理係統；所有測量記錄數據庫自動保存，防止誤操作造成測試數據的丟失，後期可以對數據庫進行篩選和查找以及數據的輸出，目前已驗證測試5000組數據及原始圖片的保存查詢，原理上數據條目不封頂，取決於電腦硬件的儲存空間。

2、支持批量測試功能；可以自定義工件編號，集中測試，自動記錄所有測試數據，也可以對測試數據進行自定義分批次的導出檢測報告。

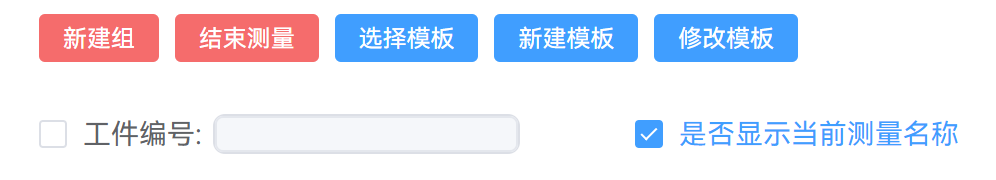

3、檢測模板自定義；焊縫熔深、焊縫寬度、焊縫餘高、氣孔直徑、焊接氣孔，夾渣等企業可以自定義檢測項目，同時可以設置OK/NG判斷值，行程企業專屬的檢測模板。

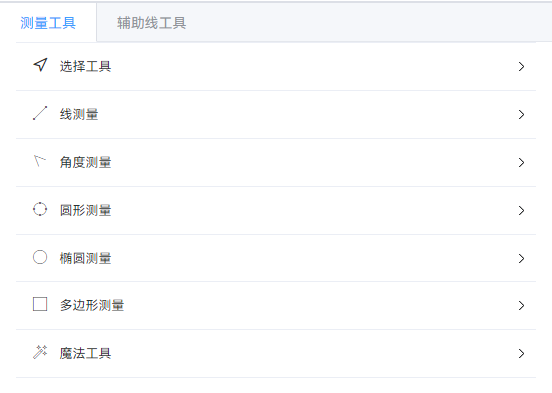

4、測量工具多樣化；熔深測量主要為三個功能：測量線繪製、輔助線繪製、測量結果展示。其中具有直線、折線、點線距、角度、兩點圓、三點圓、橢圓、矩形、多邊形、等多種測量工具。

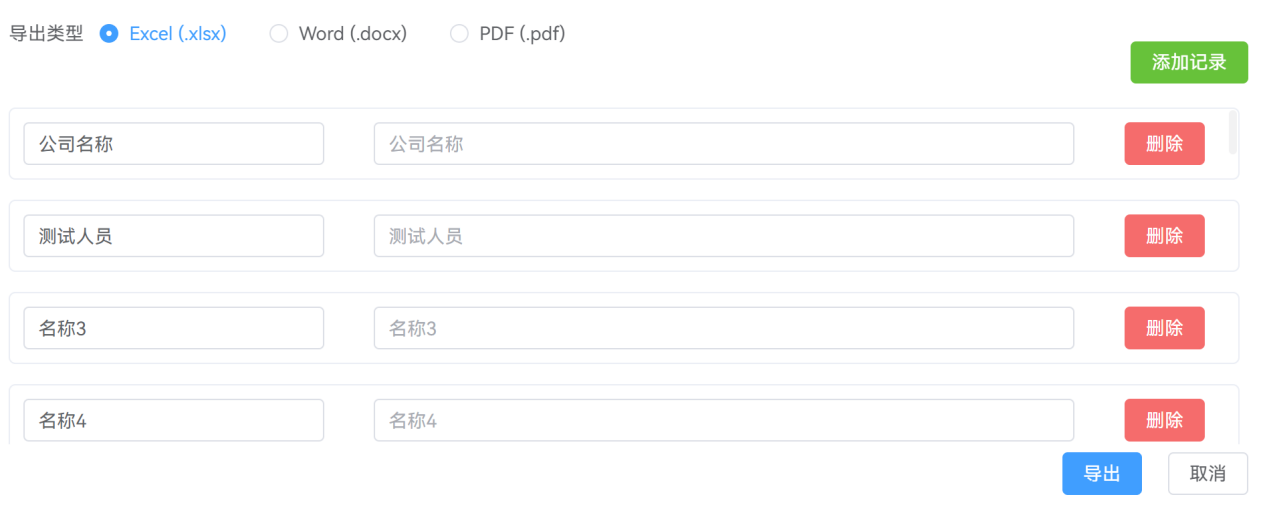

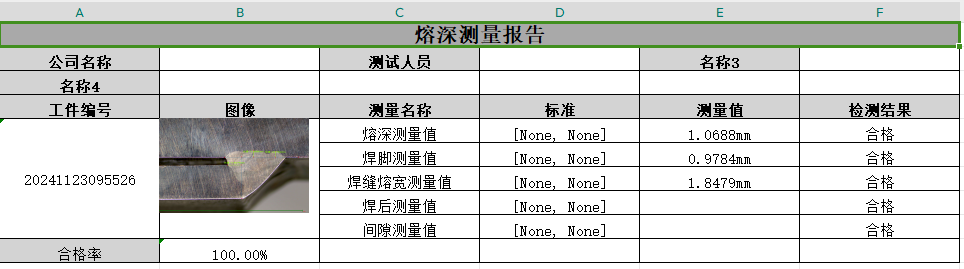

5、生成圖文報告：可導出word、excel、PDF、三種報告樣式；軟件支持報告表格的自定義設置；完成企業專屬報告的操作，自定義增加或者減少條目；
