RX-50MW電腦型研究級金相顯微鏡

RX-50MW電腦型研究級金相顯微鏡概述

     RX-50MW電腦型研究級金相顯微鏡為三目正置式金相顯微鏡，該機集多項首創於一身，從外觀到性能都緊跟國際領先設計風向，致力於拓展工業領域全新格局。可提供反射明場、反射暗場、透射明場、透反射偏光、反射微分幹涉等多種觀察功能。

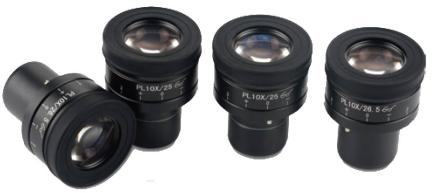

高眼點超寬視野平場目鏡

RX-50M係列的目鏡觀察視場範圍由傳統的22mm升級至25mm，提供更加平坦的觀察範圍。更大值域屈光度調節範圍可滿足更多用戶的使用需求。

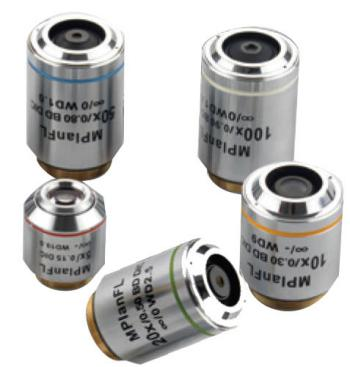

專業無限遠工作距半複消色差物鏡

RX-50M係列物鏡采用高透過率的鏡片和先進的鍍膜技術，真實還原樣品的自然色彩。隻需一隻鏡頭就可實現明場、暗場、偏光、微分幹涉觀察。半複消色差設計具有卓越的色差校正性能，提高觀察圖像的襯度、清晰度。

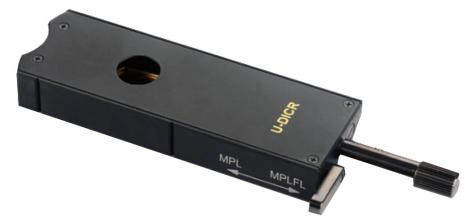

諾曼爾斯基微分幹涉襯比係統

全新研發的U-DICR微分幹涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差並以立體浮雕形式表現出來，如LCD導電粒子，精密磁盤表麵劃痕等。



RX-50MW電腦型研究級金相顯微鏡配置表

標準配置		整機型號
部件	規格	RX-50MW
光學係統	無限遠色差校正光學係統	·
觀察筒	30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比，雙目:三目=100：0或0:100	·
目鏡	高眼點大視野平場目鏡PL10X/25mm，視度可調	·
明暗場 半複 消色差物鏡	LMPLFL 5X /0.15 BD DIC  WD13.5mm	·
	LMPLFL10X/0.30 BD DIC  WD9.0mm	·
	LMPLFL20X/0.5 BD DIC  WD2.5mm	·
	LMPLFL50X/0.80 BD      WD1.0mm	·
轉換器	明暗場5孔轉換器，帶DIC插槽	·
機架	透反兩用機架，低手位粗微同軸調焦機構。粗調行程25mm，微調精度0.001mm。帶有防止下滑的調節鬆緊裝置和隨機上限位裝置。內置100-240V寬電壓係統,雙路電源輸出，采用數字調光，具有光強設定與複位功能、反射/透射光切換開關,內置透射光濾色鏡（LBD、ND6、ND25)	·
載物台	右手位4英寸機械平台，行程（X）105mm*（Y）102mm，帶Y軸鎖定機構，可帶透射係統擋光板，帶玻璃載物台板	·
聚光鏡	搖出式消色差聚光鏡（N.A.0.9）	·
反射照明器	明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調 ；帶明暗場照明切換裝置；帶濾色片插槽，帶起偏鏡/檢偏鏡插槽	·
燈室	12V100W鹵素燈室，透、反射通用，預定中心	·
其他附件	起偏鏡插板，360°旋轉式檢偏鏡插板，反射用幹涉濾色片組	·
金相分析係統	FMIA2025正版金相分析軟件、索尼芯片1200萬攝像裝置、0.5X適配鏡接口、高精度測微尺。	·
選配配置
部件	規格
目鏡	高眼點大視野平場目鏡PL10X/25mm，視度可調，可帶單刻度十字分劃板	O
物鏡	LMPLFL100X/0.90 BD     WD1.0mm	O
微分幹涉	DIC微分幹涉組件	O
攝像裝置	2000萬像素索尼芯片攝像裝置、1X適配鏡接口	O
電腦	惠普商務機	O

注：“·”為標準配置；“ O”為選購件

        FMIA2025正版金相圖像分析軟件









FMIA2025金相圖像分析軟件是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力係統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，為提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發出全新一套金相圖像分析軟件係統。

FMIA2025版金相圖像分析軟件做了全新的改版升級，係統涵蓋國內外大量的金相檢測標準，集定量分析、定性分析於一身，新增了景深合成功能、圖像視野拚接功能，界麵簡潔，可以連續拍攝多視野圖像，集中進行圖像的組織分析，操作更方便，省去之前軟件各種繁瑣步驟，讓檢測更快捷高效。

全新打造一套“專業-精準-高效”的金相分析工具係統，讓金相分析更簡單化。

軟件係統國標庫內包含了數百種類別，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以單獨定製和錄入。





FMIA2025金相圖像分析軟件產品優勢及功能介紹

 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●相機設置：曝光時間、增益、清晰度、飽和度、伽瑪值、對比度、亮度、白平衡、黑平衡等功能設置。 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●圖像標定：標定功能全新升級，一健完成所有物鏡參數標定，相比較原始的標定方法，全新標定方法操作更方便快捷。

●圖像處理功能：色彩分離、灰度轉換、閾值分割、二值化處理、圖像增強、反相調整、銳化調整、劃痕汙跡處理、圖像直方圖等;



●定倍打印功能：多圖定倍打印、自定義圖片名稱、比例尺參數設置、導出PDF/Word/Excel、打印預覽等功能。



●圖像測量及歸檔：測量工具種類多樣化（包含距離、角度、兩線夾角、矩形、點線距離、橢圓、多邊形、平行線距、三點弧、三點圓等）、可繪製箭頭、標注文字、添加輔助線、修改線寬、長度單位多種可選、測量數據字體顏色、大小、字體樣式種可選、測試數據可匯總導出Excel表格。

●組織分析功能：軟件庫中檢測標準模塊多樣化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等組織分析標準，軟件庫中標準號升級，可免費升級新標準，具有自動、比較、輔助三種金相評級功能。使用方便簡潔快捷，測量準確可靠。

●高級功能模塊：EDF景深拓展功能、圖像拚接功能

●高級定製功能：定製顯微鏡電動台控製功能、圖像共聚焦、三維光圖、圖像數據庫等。

●AI組織分析功能：可定製AI組織分析模塊，利用人工智能來完成整個顯微組織分析檢測過程，自動化識別材料顯微組織結構及分析，操作流程簡單，降低人員勞動強度，提升材料檢測效率。

●國標圖庫：內含百種國標圖，供客戶學習參考。

l   多樣化報告模板：自動生成圖文並茂的金相組織分析報告，可選擇生成單模塊或多模塊報告樣式。報告模板可修改添加企業logo、公司名、檢測過程等內容。可根據需求定製專屬報告模板。



FMIA2025版金相分析軟件係統組成



1、軟件程序FMIA2025（U盤）；

2、加密鎖：USB型+動態碼驗證；

3、文字資料：《使用說明書》（在U盤上）；

4、測微標尺：格值0.01mm。

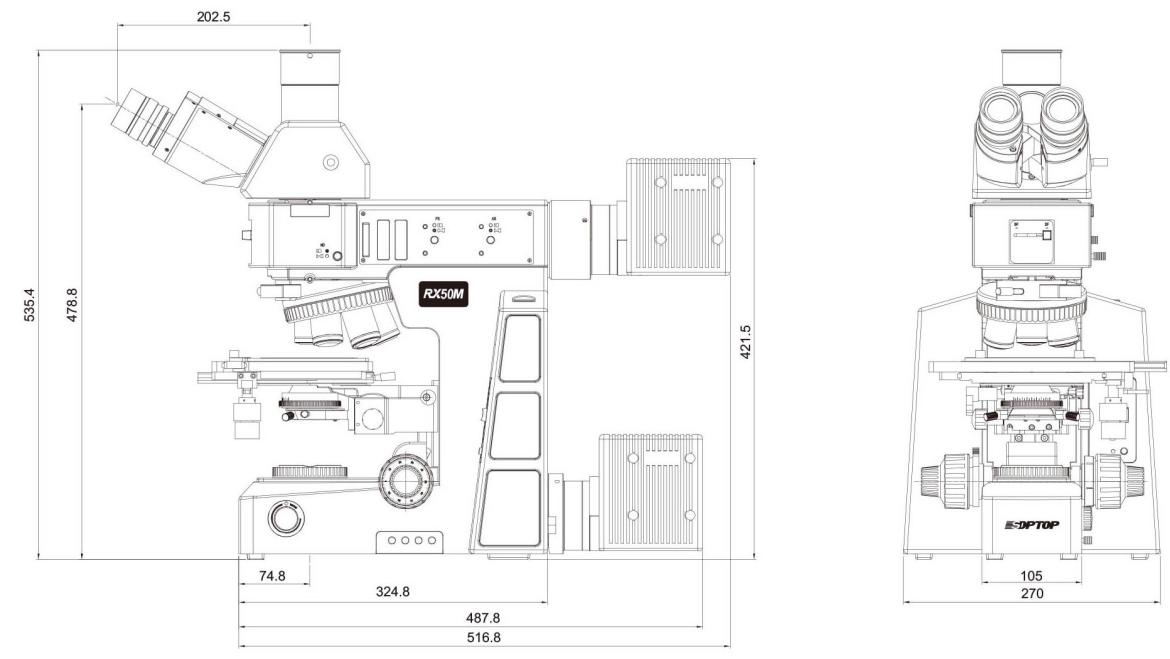

RX-50MW電腦型研究級金相顯微鏡尺寸圖
