FPL-3230透反射偏光顯微鏡概述
FPL-3230透反射偏光顯微鏡是利用光的偏振特性對具有雙折射性物質進行研究鑒定的必備儀器,可供廣大用戶進行單偏光觀察，正交偏光觀察，錐光觀察。廣泛應用於地質、化工、醫療、藥品等領域的研究與檢驗，也可進行液態高分子材料，生物聚合物及液晶材料的晶相觀察，是科研機構與高等院校進行研究與教學的理想儀器。
FPL-3230透反射偏光顯微鏡性能特點
▲ 采用無限遠光學係統及模塊化功能設計。
▲ 配置無窮遠無應力長工作距離平場物鏡。
▲ 鉸鏈式觀察筒：三目觀察筒，單視度可調，鏡筒30°傾斜，可進行100%透光攝影，可連接攝像裝置。
▲ 目鏡：WF10X大視野平場目鏡，視場範圍φ22mm，提供了寬闊平坦的觀察空間。
▲ 物鏡：無應力平場消色差物鏡（無蓋玻），物鏡中心可調，可確保物鏡中心和旋轉載物台中心重合。
▲ 粗微動同軸調焦機構，粗動鬆緊可調，帶限位鎖緊裝置，微動格值:2μm。
▲ 偏光觀察裝置可移入或移出光路，起偏器與檢偏器均可360°旋轉。
▲ 旋轉式載物台，360°等分刻度,遊標格值6'，中心可調，帶鎖緊裝置，工作台垂直有效行程可達 30mm。
▲ 寬電壓電源(85-265V 50/60Hz). 6V30W鹵素燈照明，亮度可調。
▲推拉式檢偏器：可360°旋轉，帶刻度和微動遊標。
▲中間接筒：內置推入式勃氏鏡，中心可調。
▲載物台：旋轉式載物台，360°等分刻度，遊標格值6'，中心可調，帶鎖緊裝置，工作台垂直有效行程可達30mm。
▲透射照明係統：6V30W鹵素燈，亮度可調。可提供明亮清晰的視場效果。
▲起偏器，360°偏振方向旋轉，有0、90、180、270、四個檔位，置於孔徑光闌下方。
▲落射照明係統：6V30W鹵素燈，亮度可調。內置視場光闌，孔徑光闌。推拉式起偏器360°旋轉。簡易快捷的燈泡更換方式，不需要任何工具便可實現燈泡更換
FPL-3230透反射偏光顯微鏡技術參數
|
目鏡 |
大視野 WF10X(Φ22mm) |
|
分化目鏡10X(視場數Φ22mm) 格值0.10mm/格 |
|
|
無應力平場消色差物鏡(無蓋玻片) |
PL L5X/0.12 工作距離：26.1 mm |
|
PL L10X/0.25 工作距離：20.2 mm |
|
|
PL L40X/0.60（彈簧） 工作距離：3.98 mm |
|
|
PL L60X/0.75（彈簧） 工作距離：2.03 mm |
|
|
落射照明係統 |
6V30W鹵素燈，亮度可調 |
|
起偏器可360°旋轉 |
|
|
檢偏器可360˚旋轉,帶刻度和微動遊標, |
|
|
內置視場與孔徑光闌 |
|
|
轉換器 |
四孔(轉換器中心可調) |
|
中間接筒 |
推入式勃氏鏡 |
|
補償器 |
λ , λ/4與石英鍥補償器 |
|
調焦機構 |
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm |
|
攝像 |
FEG係列,索尼芯片1200萬像素相機 |
|
適配 |
0.65X適配鏡C接口 |
|
軟件 |
專業版岩石偏光軟件 |

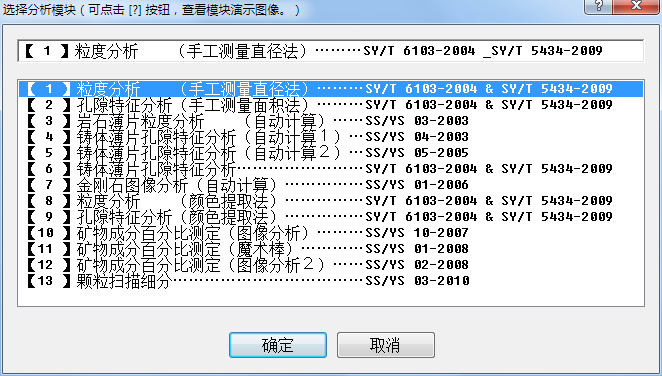

岩石(偏光)軟件》
圖像分析

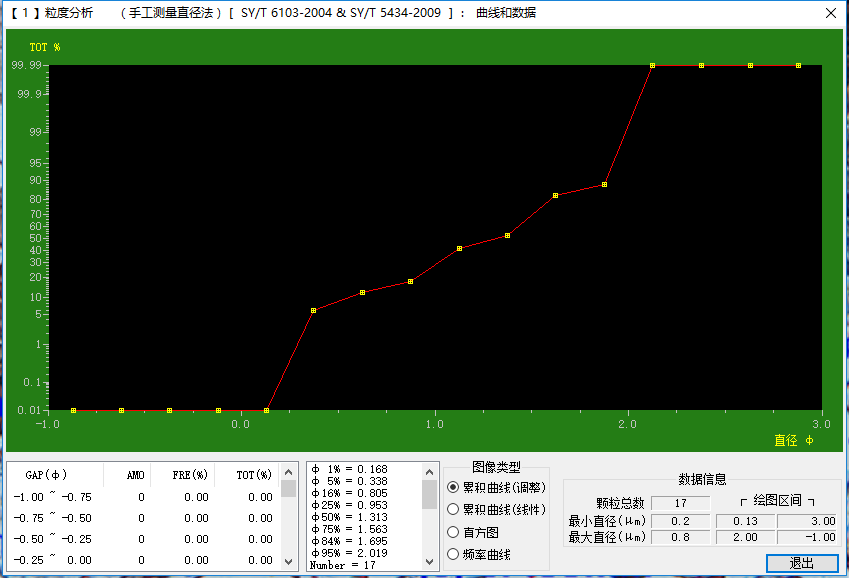

【 1 】粒度分析（手工測量直徑法）………SY/T 6103-2004 & SY/T 5434-2009
l 用拖動鼠標的方式，測量出顆粒直徑；算出最大、最小、平均直徑；自動生成累積曲線（調整）、累積曲線（線性）、直方圖、頻率曲線等4種曲線；可保存和載入測量過程。

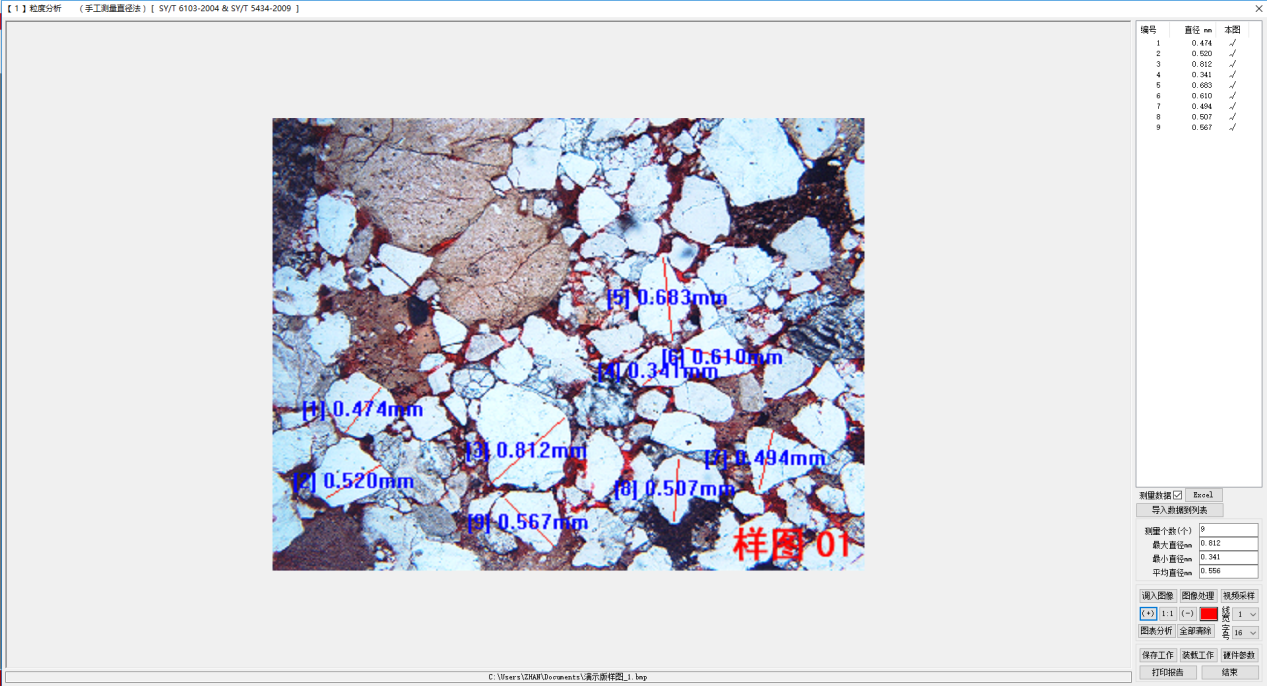

l 分析界麵

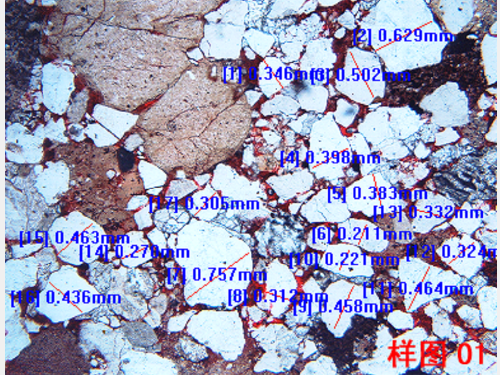

l 測量截圖
l 分析數據
l 數據統計圖

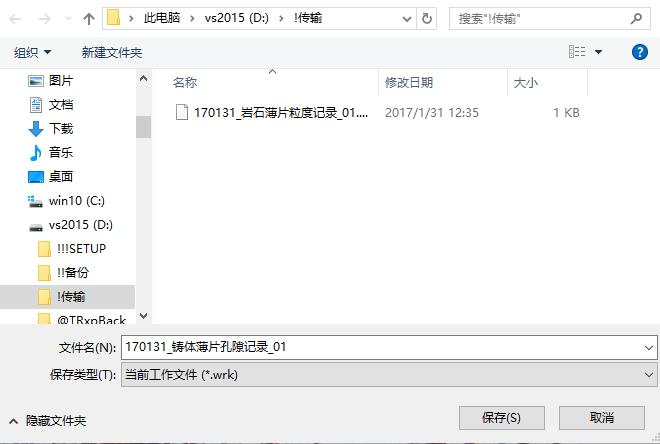

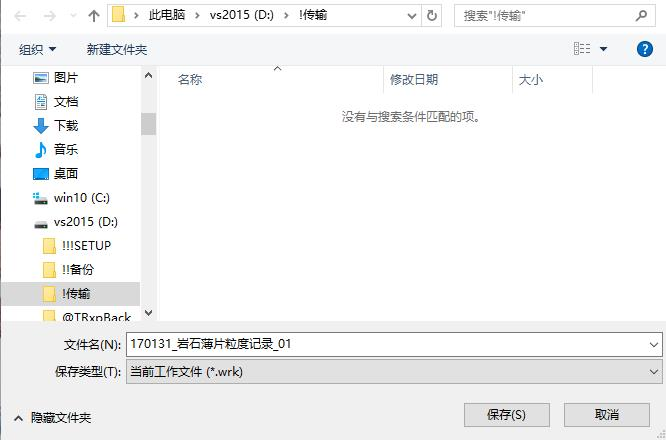

（將當前的工作保存為一個文件）

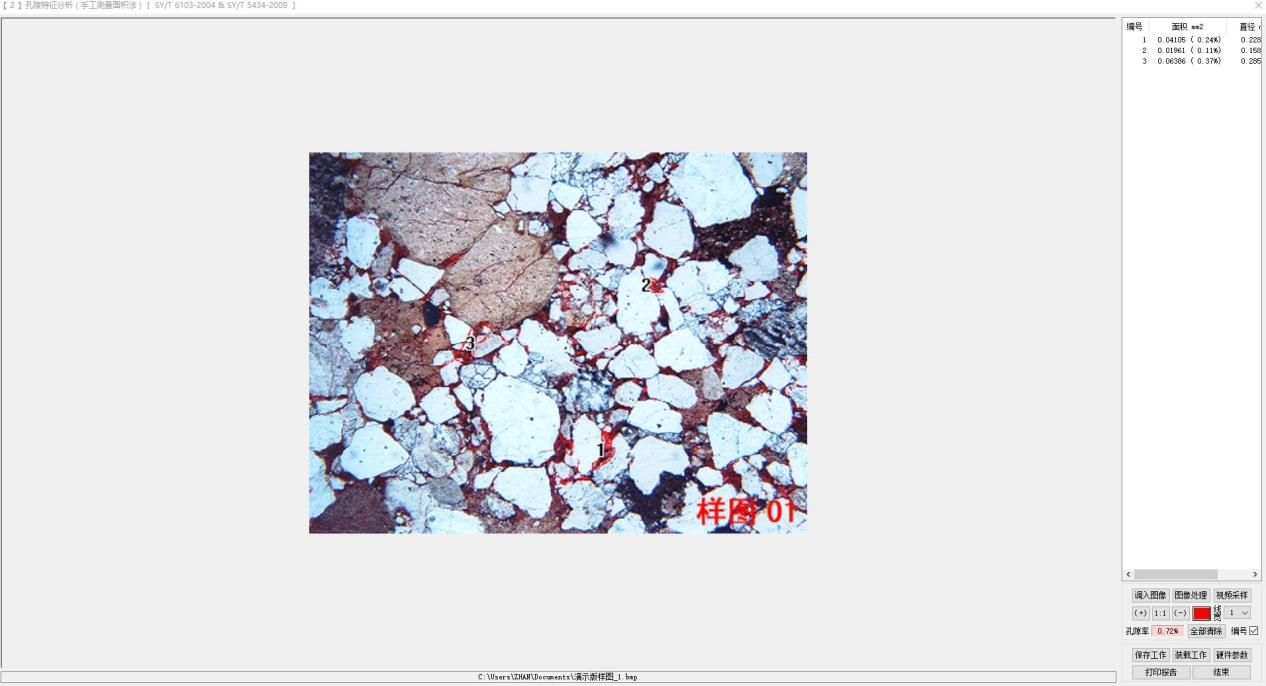

【 2 】孔隙特征分析（手工測量麵積法）………SY/T 6103-2004 & SY/T 5434-2009
l 用鼠標拖動的方式，圈出孔隙部分，得到孔隙麵積，軟件自動算出孔隙率；可保存和載入測量過程。
l 分析界麵
l 測量過程截圖
（將當前的工作保存為一個文件）

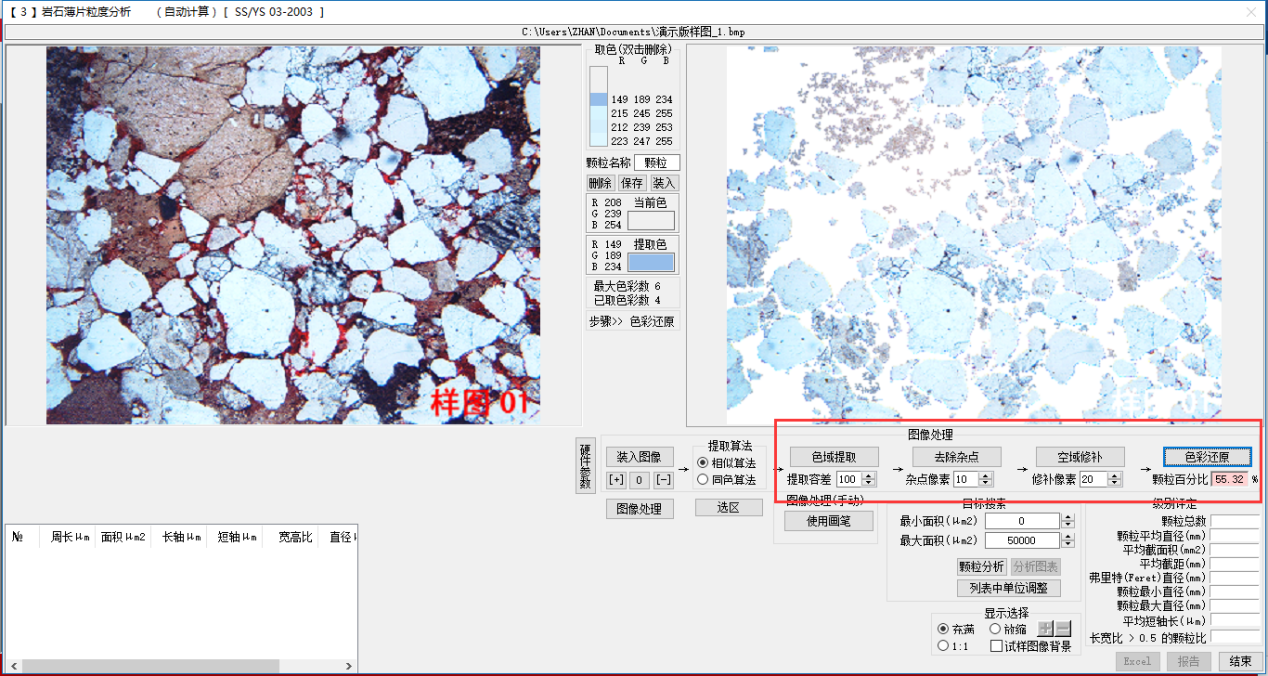

【 3 】岩石薄片粒度分析（自動計算）……SS/YS 03-2003
l 用鼠標在圖上選取需要分析顆粒的顏色，可以選擇6種顏色，然後設置搜索參數，搜索出想要的顆粒，並算出顆粒百分比；同時算出顆粒總數、顆粒平均直徑、平均截麵積、平均截距、弗裏特直徑、最小直徑、最大直徑、平均短軸長，長寬比>0.5的顆粒比等數據。

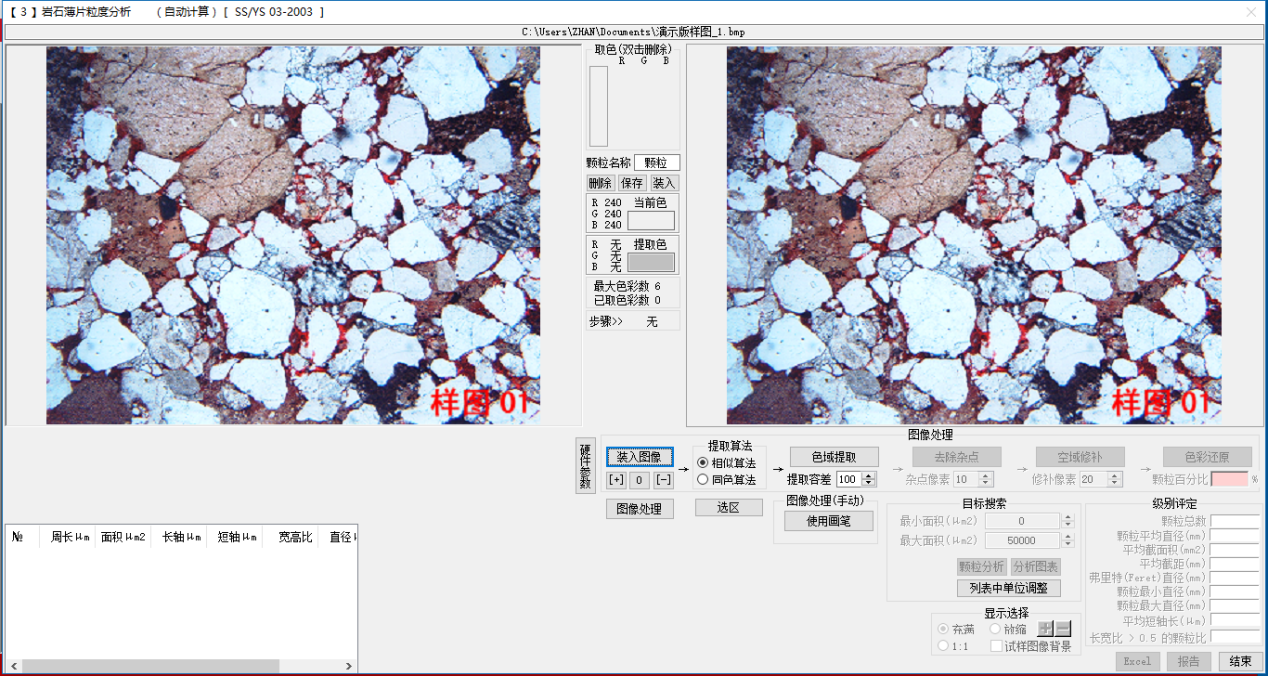

l 分析界麵
l 在圖像上點擊進行取色
l 根據需求對圖像進行相應處理
l 點擊“顆粒分析”對圖像進行分析
l 分析數據

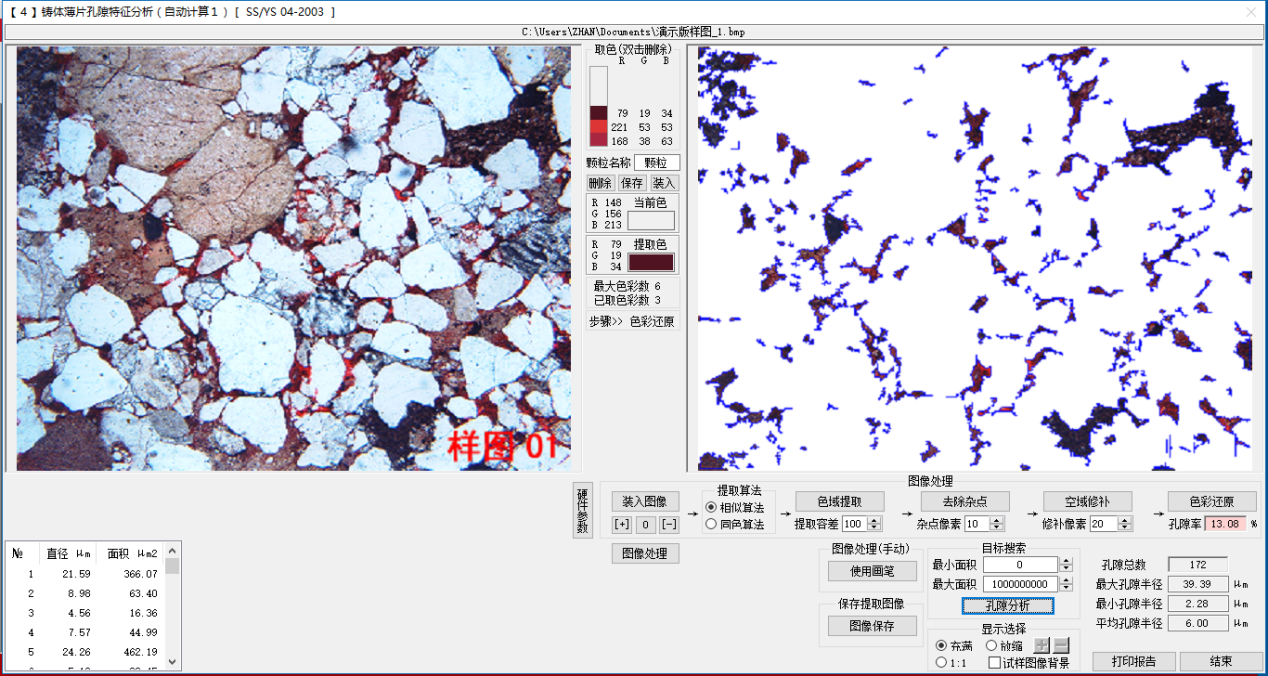

【 4 】鑄體薄片孔隙特征分析（自動計算１）…SS/YS 04-2003
l 用鼠標在圖上選取孔隙的顏色，然後設置搜索參數，搜索出想要的孔隙，軟件將自動算出孔隙率；並自動算出孔隙總數、最大孔隙半徑、最小孔隙半徑、平均孔隙半徑等值。
l 分析界麵
l 分析數據
【 5 】鑄體薄片孔隙特征分析（自動計算２）…SS/YS 05-2005
l 用鼠標在圖上選取孔隙的顏色，然後設置搜索參數，搜索出孔隙，軟件將自動算出孔隙率值，同時算出孔隙總數、最大孔隙半徑、最小孔隙半徑、平均孔隙半徑等值。

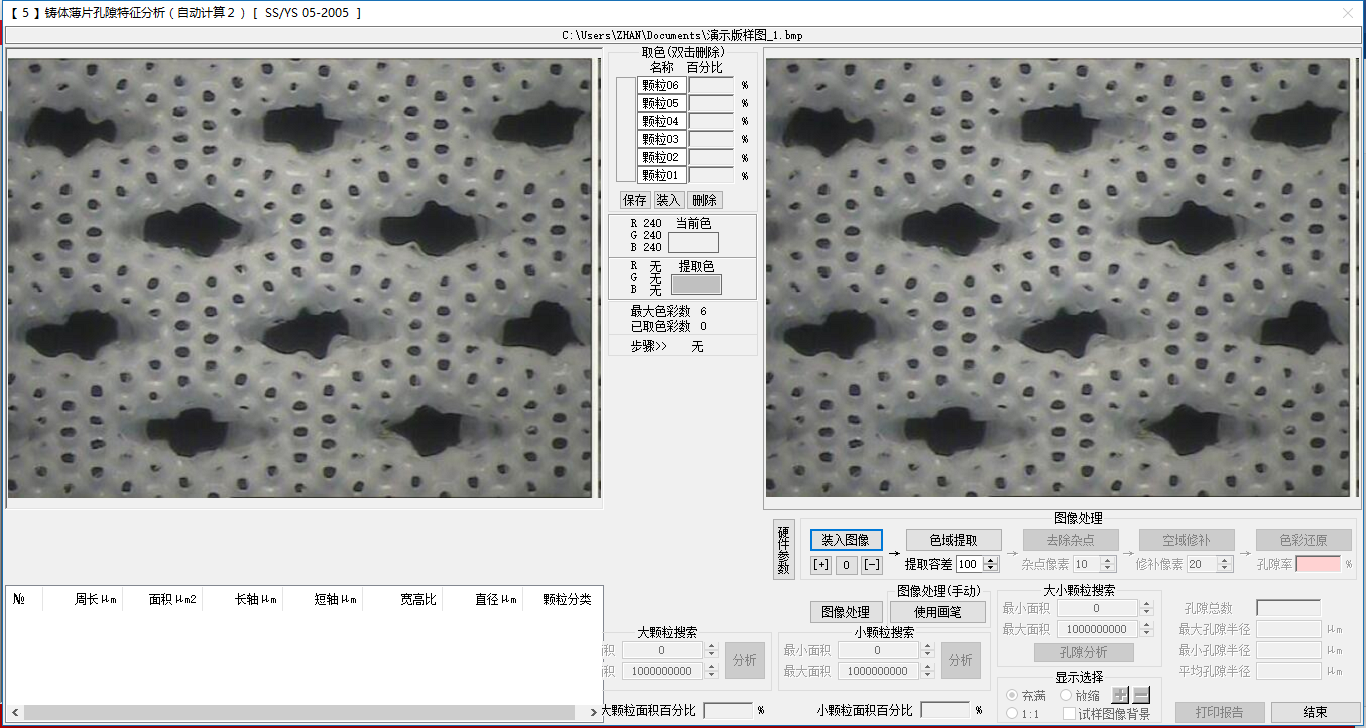

l 分析界麵
【 6 】鑄體薄片孔隙特征分析…SY/T 6103-2004 & SY/T 5434-2009
l 用鼠標在圖上選取孔隙的顏色，然後設置搜索參數，搜索出孔隙，軟件將自動算出孔隙率值，同時算出孔隙總數、最大孔隙半徑、最小孔隙半徑、平均孔隙半徑等值。

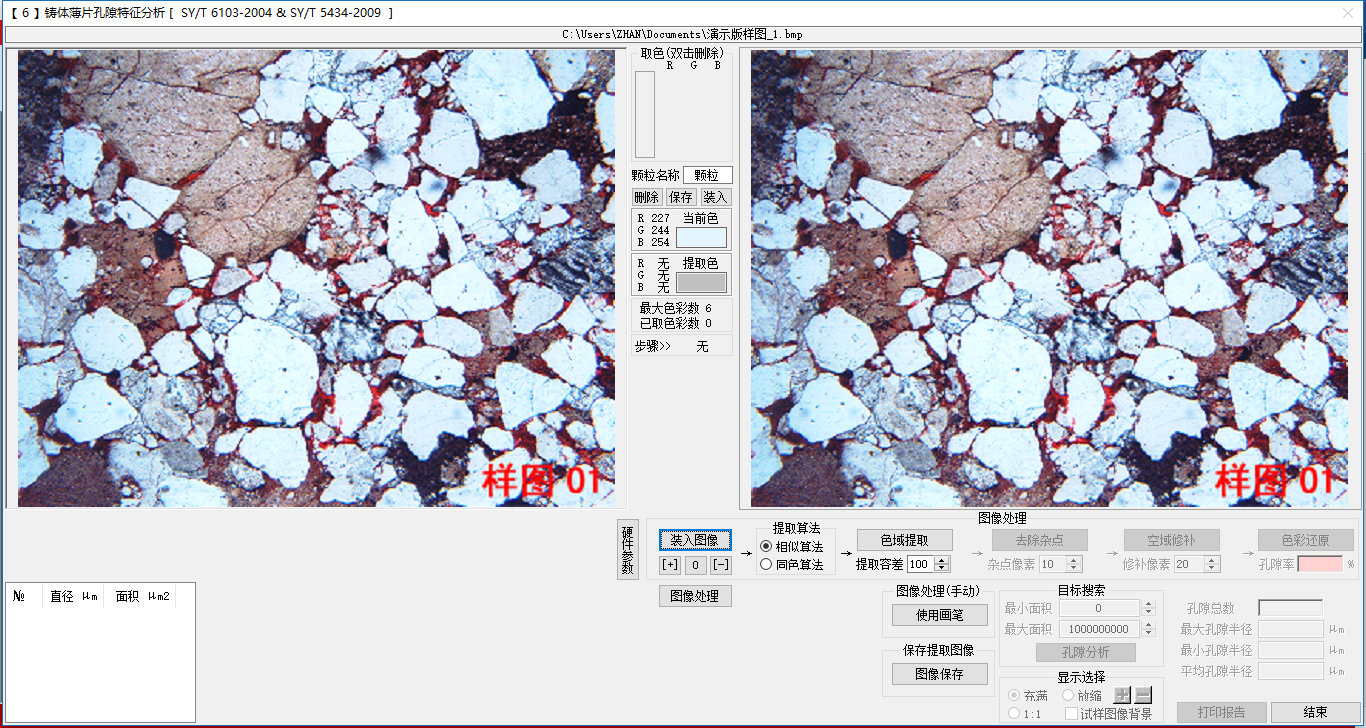

l 軟件界麵
l 分析出的數據
【 7 】金剛石圖像分析（自動計算）……………SS/YS 01-2006
用鼠標在圖上選取顏色，然後設置搜索參數，搜索出金剛石顆粒，軟件自動
算出金剛石的麵積百分比，同時算出孔隙總數、最大孔隙半徑、最小孔隙半徑、平均孔隙半徑等值。

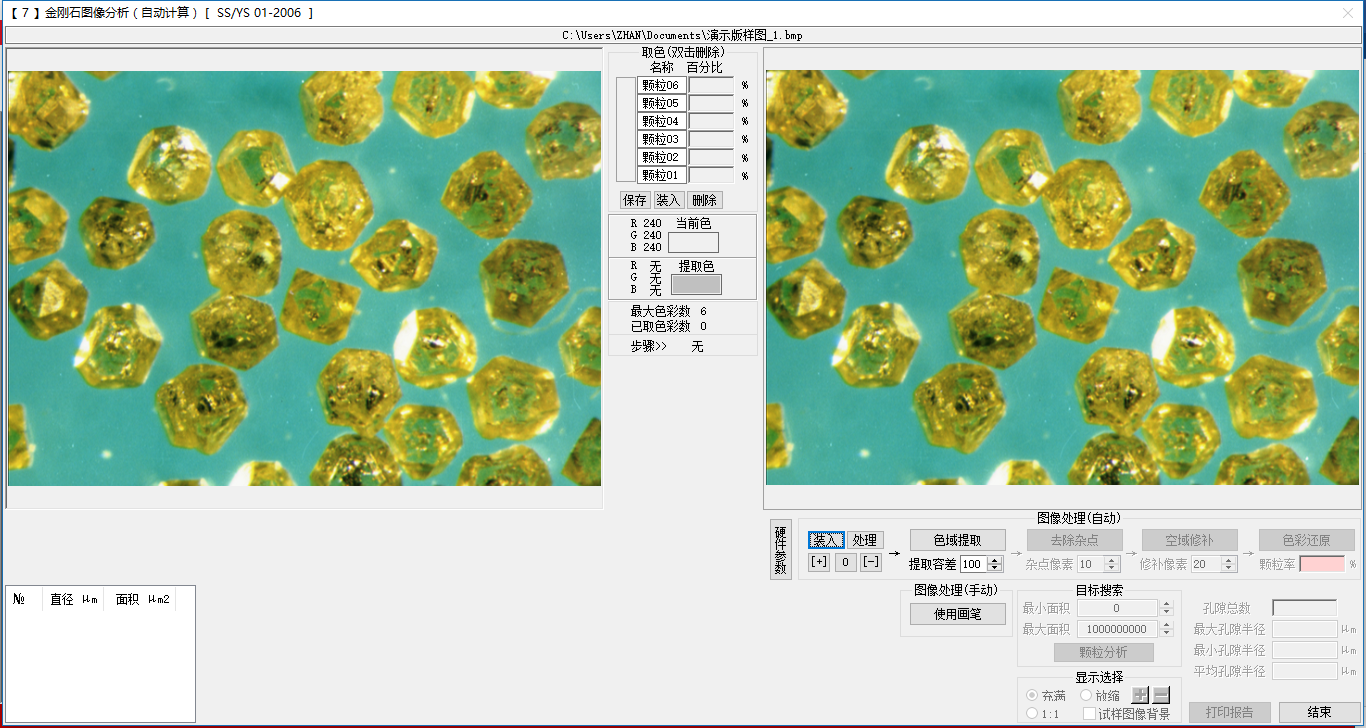

l 軟件界麵。
l 在圖像上點擊進行取色。
l 根據需求，對圖片進行相應處理。

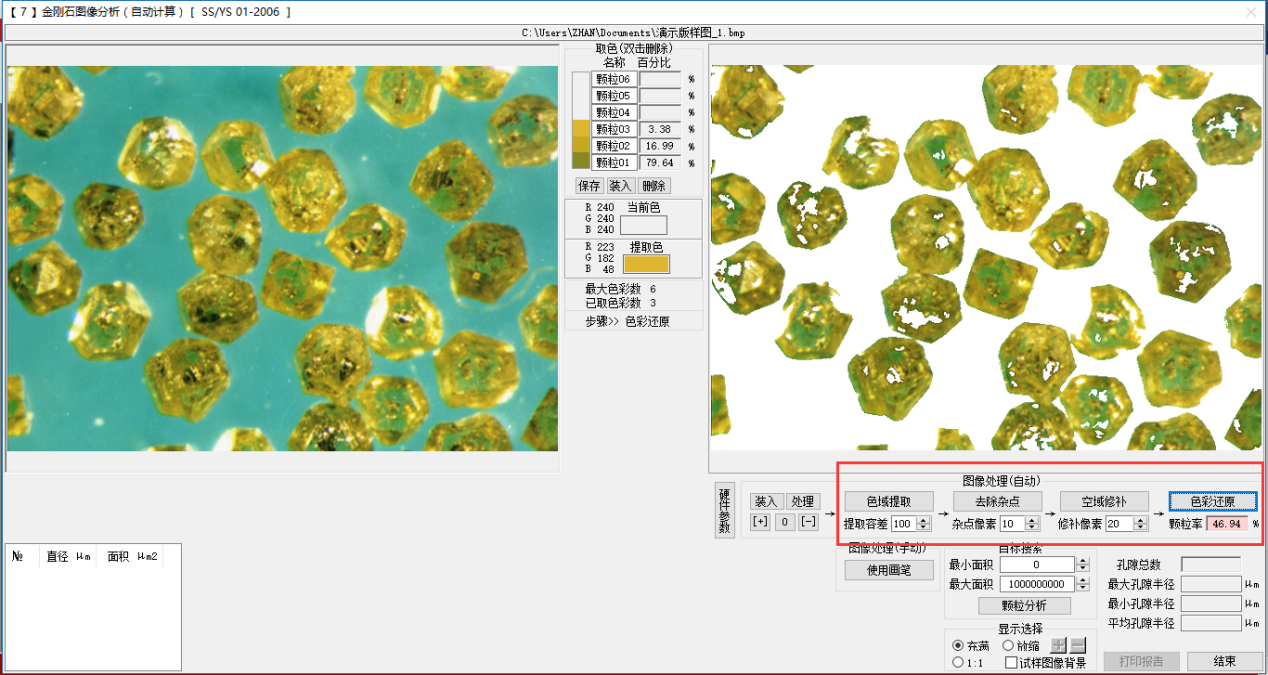

l 點擊“顆粒分析”，對圖像進行分析。
l 分析數據。
【 8 】粒度分析（顏色提取法）……SY/T 6103-2004 & SY/T 5434-2009
l 用鼠標在圖上選取需要分析顆粒的顏色，可以選擇6種顏色，然後設置搜索參數，搜索出想要的顆粒，並算出顆粒百分比，同時算出顆粒總數、平均直徑、平均截麵積、平均（jun1）截距、弗裏特直徑等值。

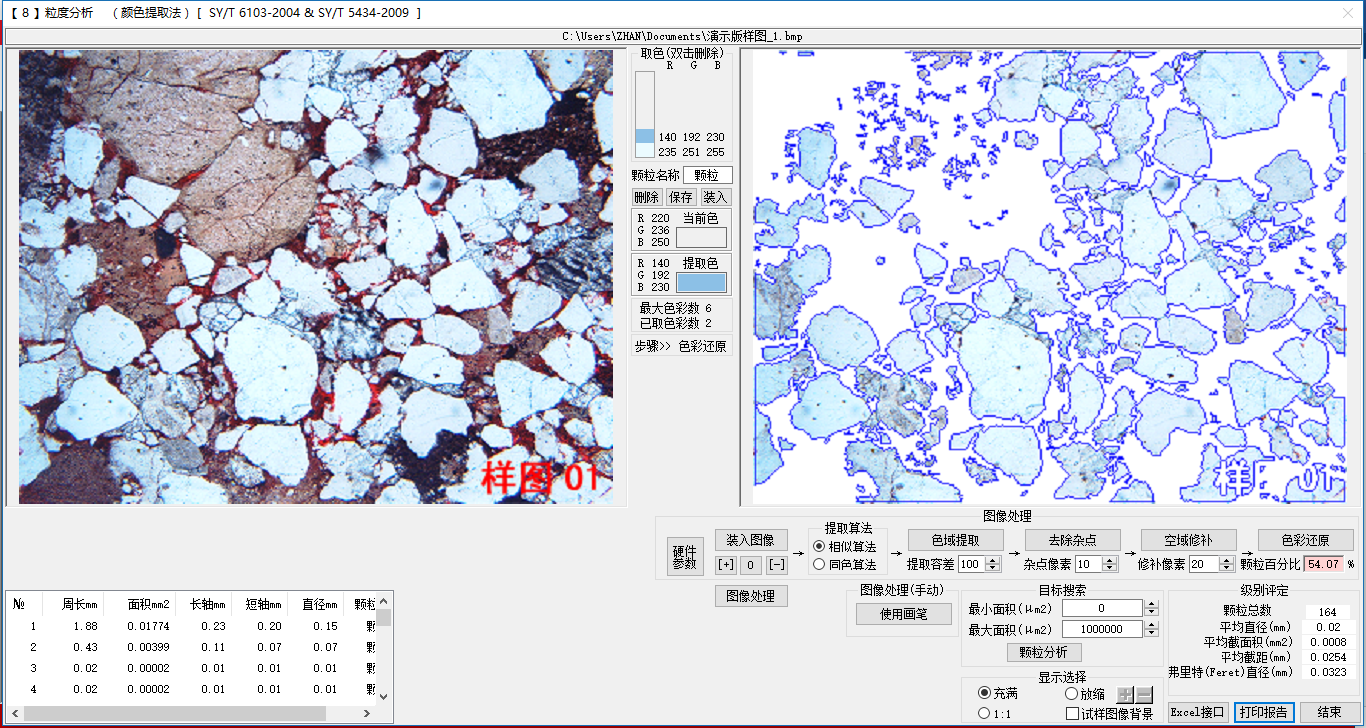

l 軟件界麵。
l 分析數據

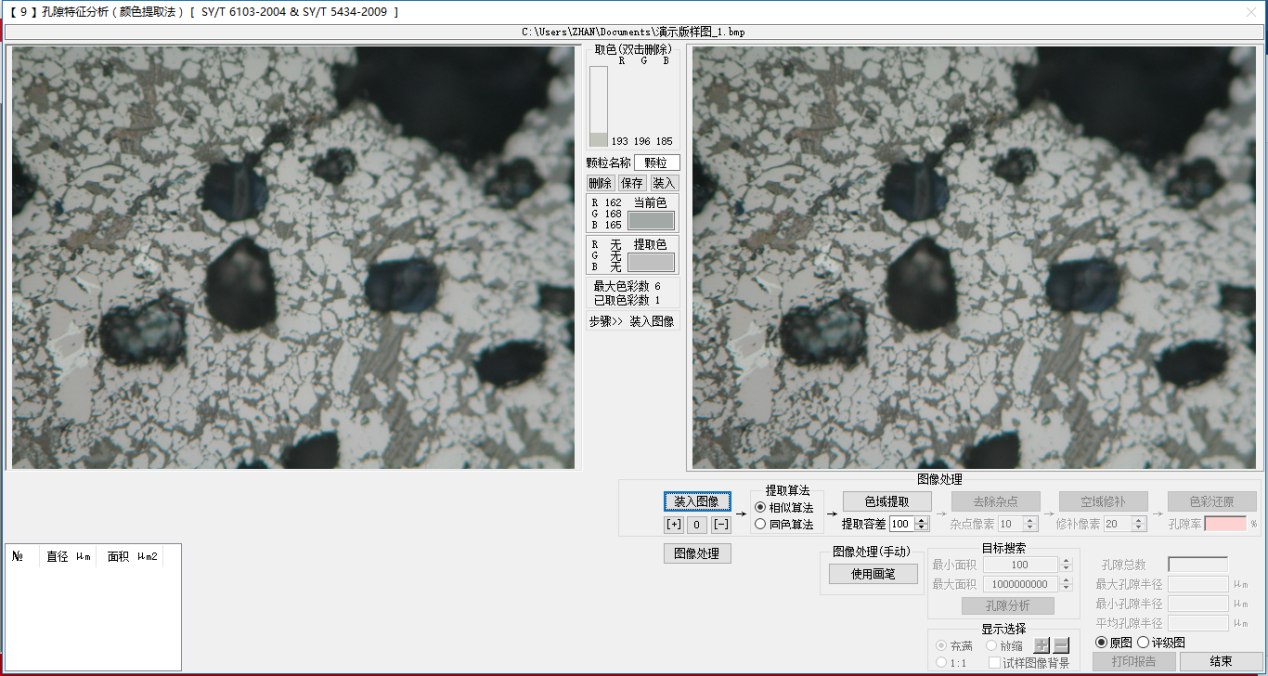

【 9 】孔隙特征分析（顏色提取法）…SY/T 6103-2004 & SY/T 5434-2009
l 用鼠標在圖上選取孔隙顏色，可以選擇6種顏色，然後設置搜索參數，搜索出想要的孔隙，並算出孔隙率，同時算出孔隙總數、最大孔隙半徑、最小孔隙半徑、平均孔隙半徑等值。

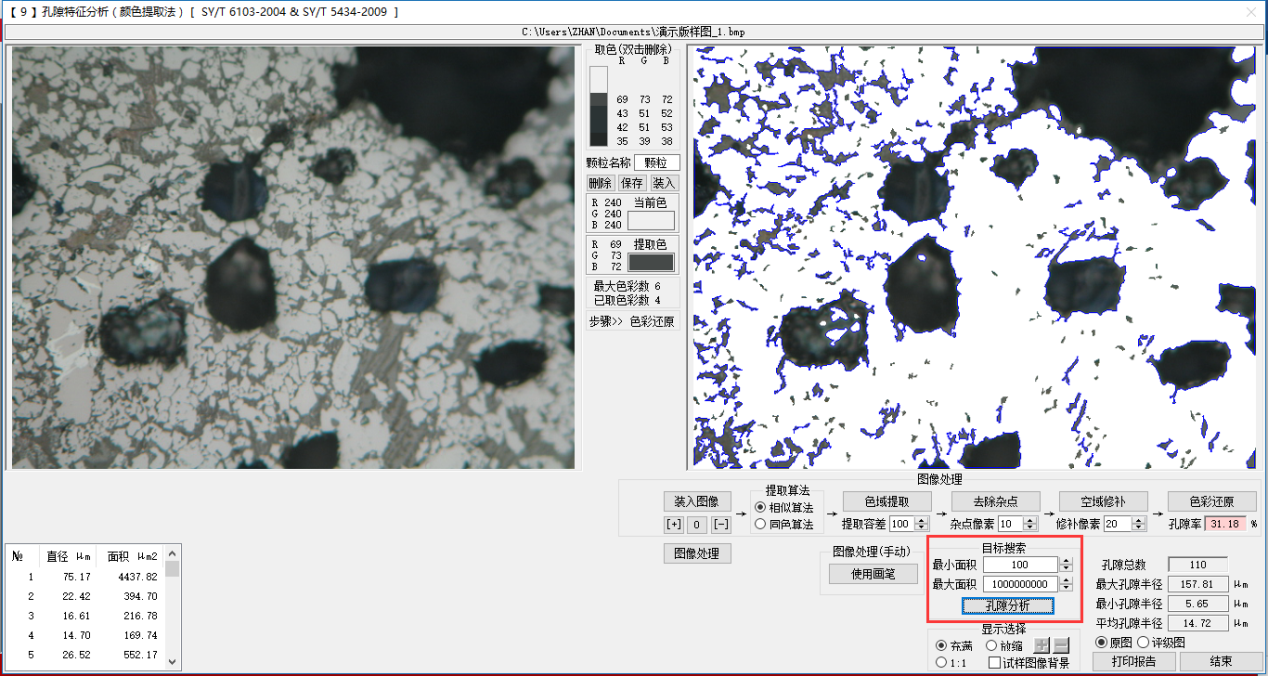

l 分析界麵
l 在圖像上進行點擊進行取色。
l 根據需求對圖片進行處理。
l 點擊“孔隙分析”按鈕對圖片進行分析。

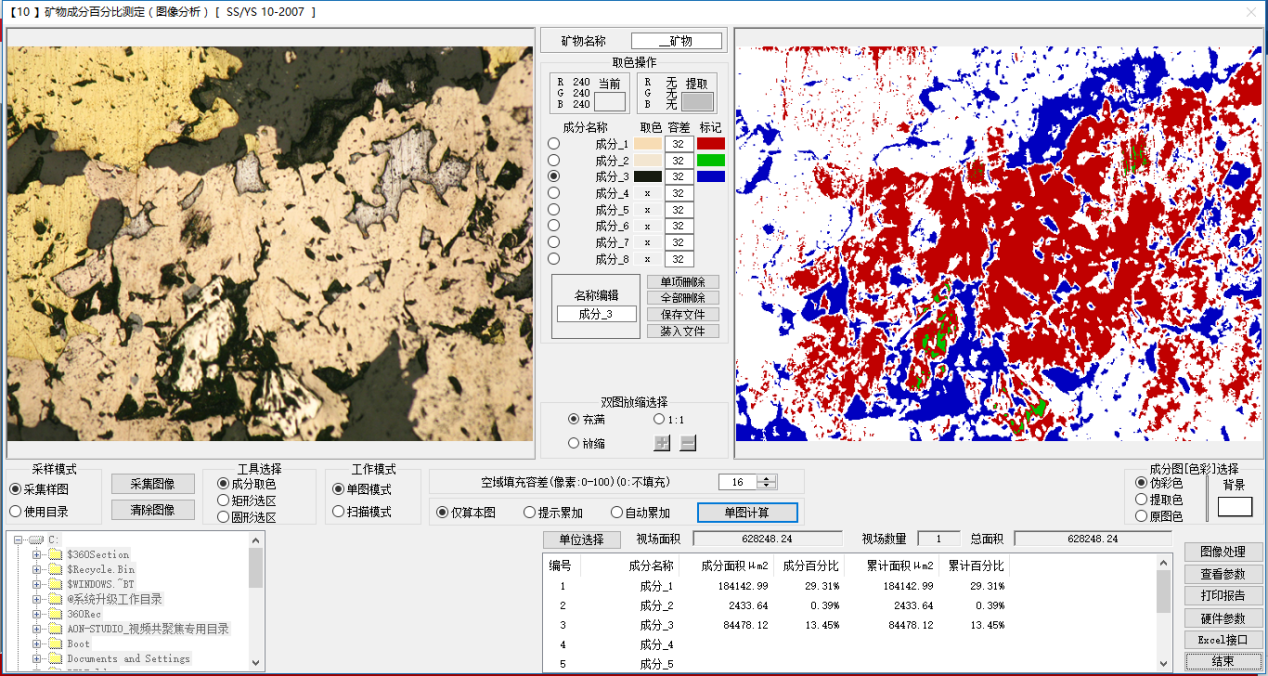

【10】礦物成分百分比測定（圖像分析）…SS/YS 10-2007
l 用鼠標選擇8種成分的顏色，並設置每種成分的容差，軟件根據該數據，在圖上搜索出對應組織，並算出麵積和麵積百分比。可分析單圖，也可分析指定目錄下的所有圖像。

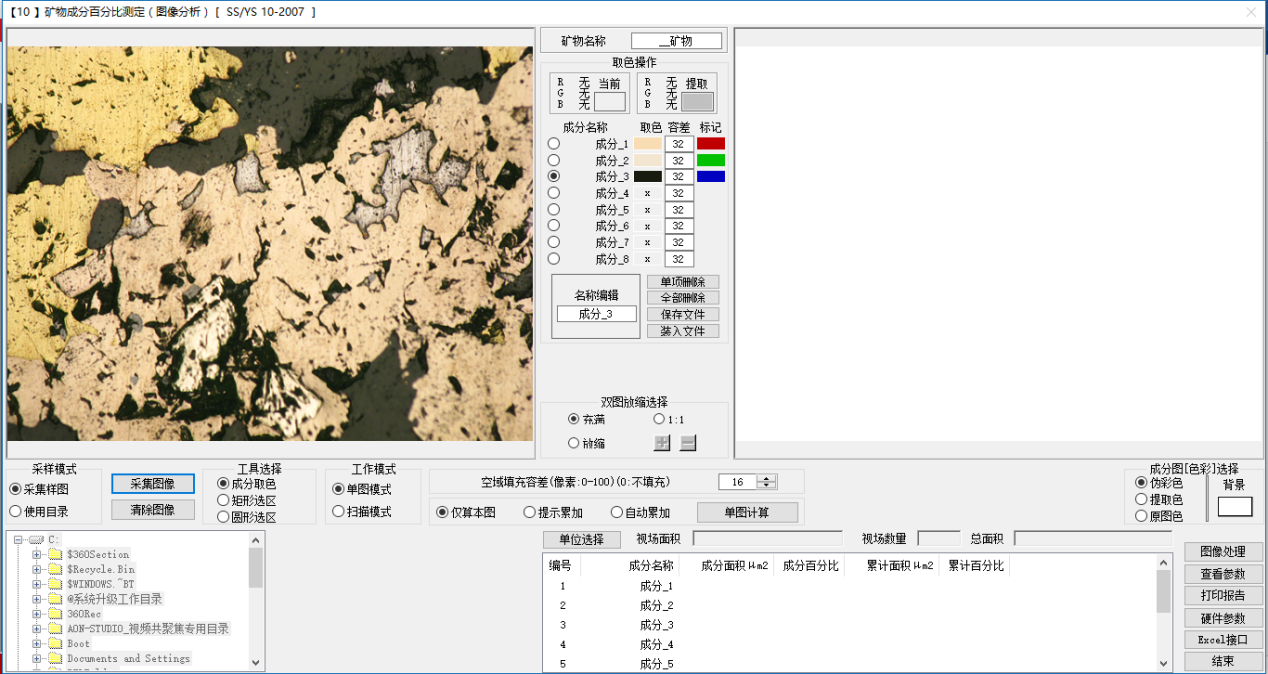

l 分析界麵

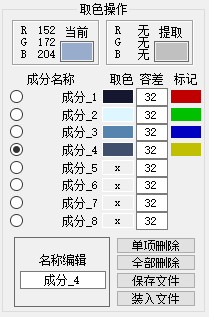

l 點擊相應成分，在圖中進行取色。
l 點擊“單圖計算”按鈕進行分析。

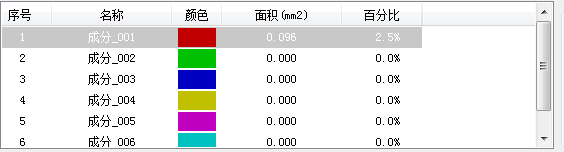

l 數據列表

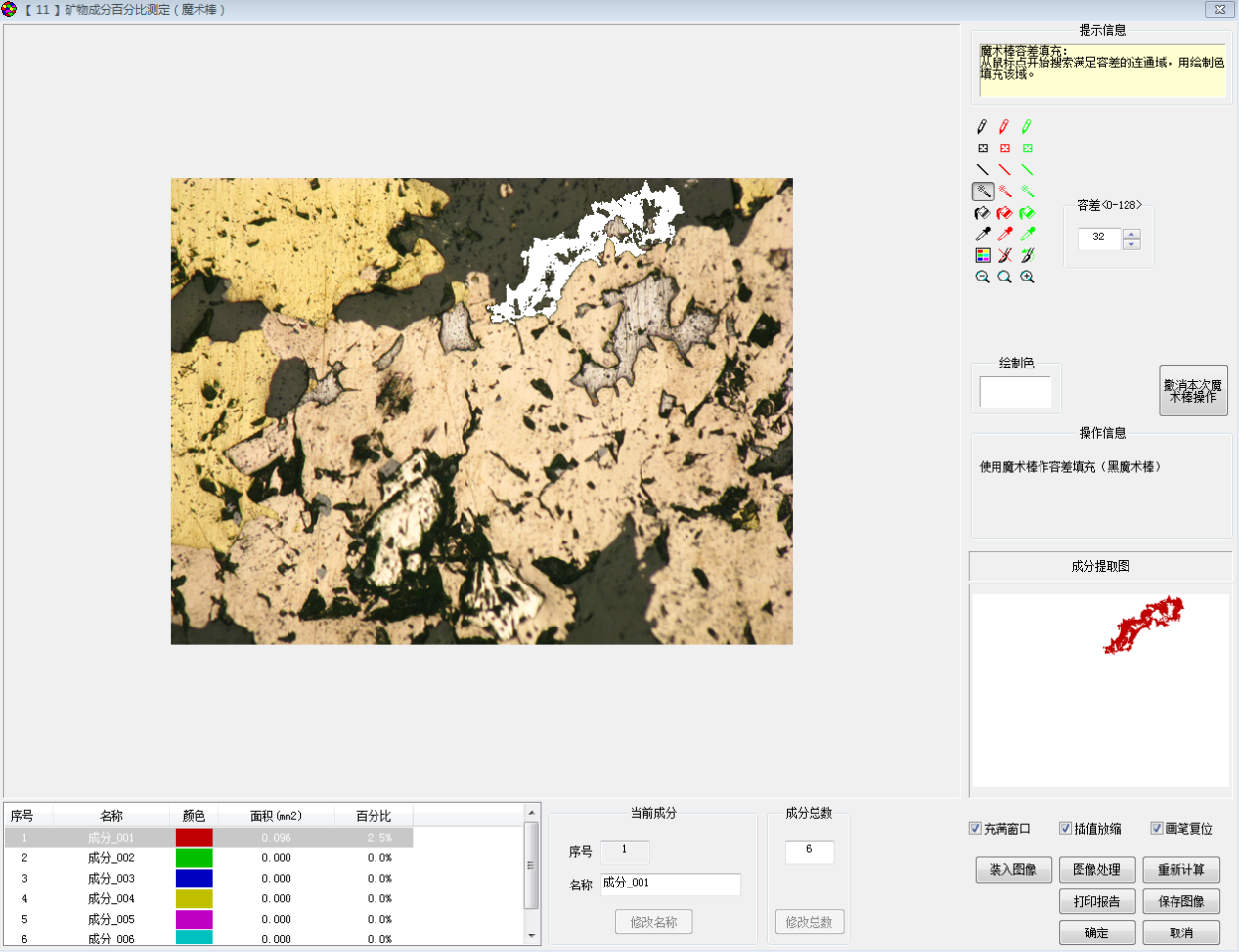

【11】礦物成分百分比測定（魔術棒）…SS/YS 01-2008
l 用魔術棒在岩石圖像上選擇需要分析的組織，算出麵積和麵積百分比。
l 分析界麵

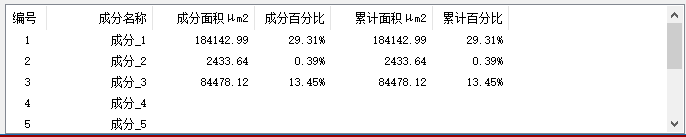

l 分析數據列表
【12】礦物成分百分比測定（圖像分析２）…SS/YS 02-2008
l 可用鼠標選擇8種成分的顏色，並設置每種成分的容差，軟件根據該數據，在圖上搜索出對應的組織，並算出麵積和麵積百分比。

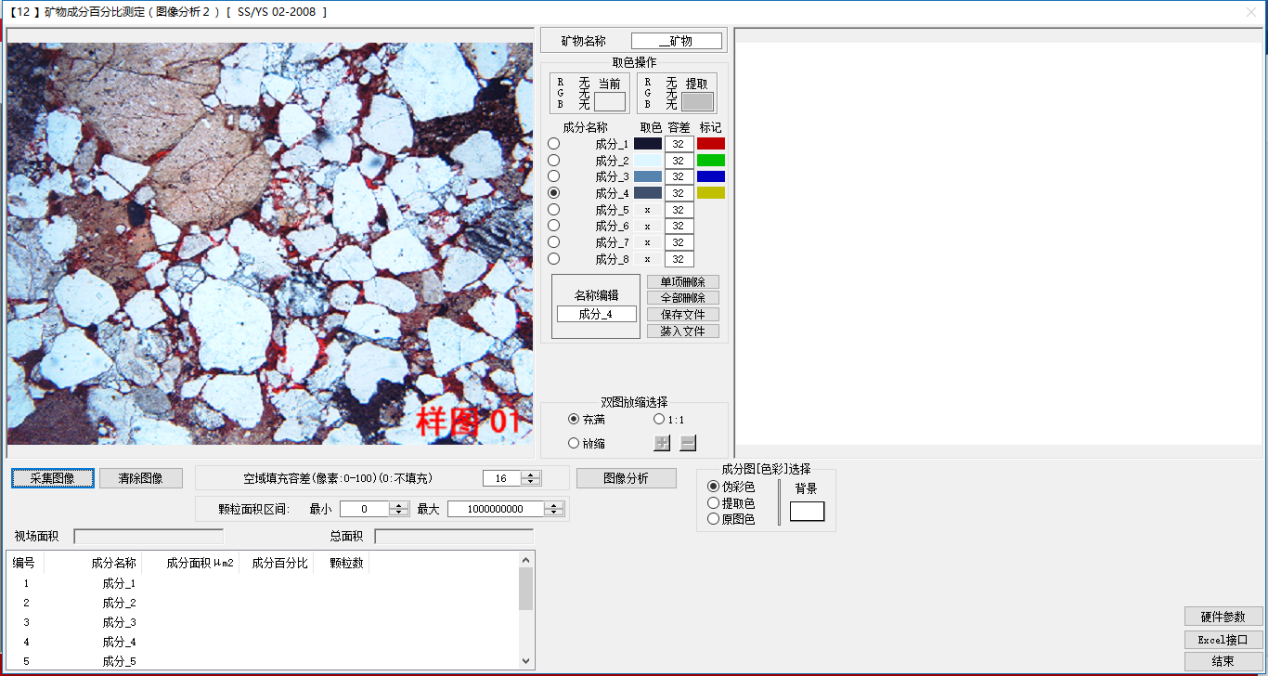

l 分析界麵
l 點擊相應成分，在圖中進行取色。

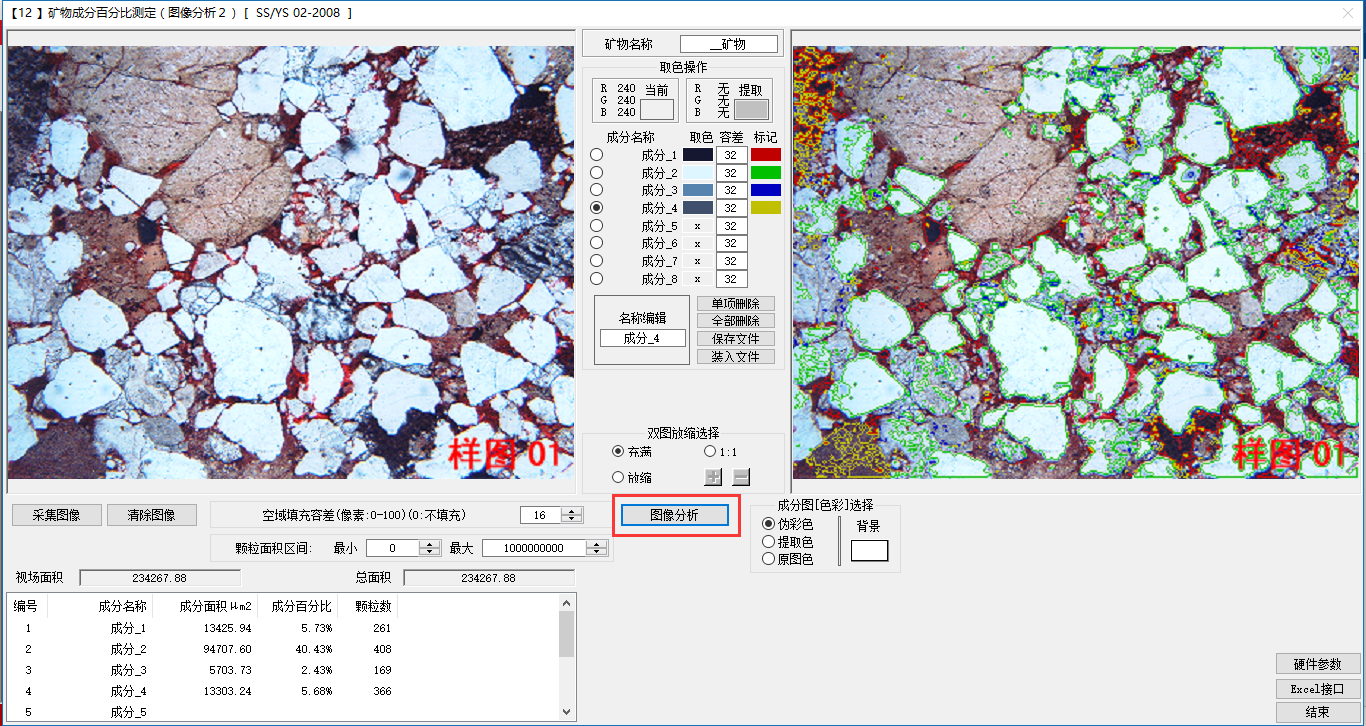

l 點擊“圖像分析”按鈕，對圖片進行分析

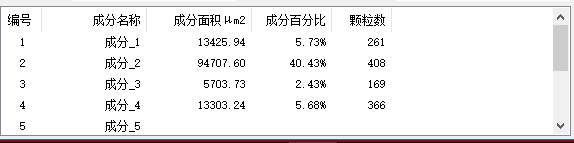

l 分析數據列表
