FZ0756U係列連續變倍USB接口數碼顯微一體機簡介
FZ0756U係列連續變倍USB接口數碼顯微一體機如圖 1所示，由8x連續變倍鏡頭主體，USB接口相機，LED環形光源組成。USB接口的相機模塊通過USB接口連接電腦即可直接完成視頻與圖像的采集，照明光源模塊無需外接電源，直接通過光學連續變倍物鏡主體連接到USB接口相機模塊。
FZ0756U係列將連續變倍單筒顯微鏡、USB接口相機，LED照明光源有機地集成為一體，無需選型同安裝，將FZ0756U係列連接到電腦的USB接口即可直接使用。
FZ0756U係列滿足現代電子設備、半導體、激光、LED、LCD、工業在線檢測和生物等領域的數碼成像觀察、檢驗和測量。
FZ0756U配置參數
|
光學參數 |
|
|
光學主體 |
變倍範圍為0.7X-5.6X |
|
工作距離 |
37.5mm-160mm（由輔助物鏡決定） |
|
數值孔徑NA |
0.018-0.092（使用W100，1x輔助物鏡） |
|
分辨率 |
18.6um-3.65um（使用1x輔助物鏡） |
|
視場 |
0.99mm-34.28mm |
|
可選物鏡 |
0.5x，0.75x，1x，1.5x，2.x（可根據需要選擇） |
|
可選其他物鏡 |
可選商業無限遠顯微鏡用物鏡（生物顯微物鏡與金相顯微物鏡均可） |
|
主體尺寸 |
188mm x 52mm |
|
支架接口 |
標準50mm |
FZ0756U係列可選輔助物鏡Wxxx的光學參數
|
輔助物鏡 |
參數 |
TV鏡頭0.5X(1/3"傳感器)TV050 |
|
|
低倍 |
高倍 |
||
|
W100，1.0X(80mm WD) |
倍率 |
0.35X~2.80X |
|
|
線視場 |
17.14mm |
2.14mm |
|
|
NA |
0.018 |
0.092 |
|
|
W050，0.5X(160mm WD) |
倍率 |
0.18X~1.40X |
|
|
線視場 |
34.28mm |
4.28mm |
|
|
NA |
0.009 |
0.046 |
|
|
W075，0.75X(105mm WD) |
倍率 |
0.26X~2.10X |
|
|
線視場 |
20.81mm |
2.86mm |
|
|
NA |
0.013 |
0.069 |
|
|
W150，1.5X(51.5mm WD) |
倍率 |
0.53X~4.20X |
|
|
線視場 |
11.43mm |
1.43mm |
|
|
NA |
0.026 |
0.138 |
|
|
W200，2.0X(37.5mm WD) |
倍率 |
0.70X~5.60X |
|
|
線視場 |
8.57mm |
1.07mm |
|
|
NA |
0.035 |
0.182 |
|
|
備注 |
當使用同軸光照明時，低放大倍率可能會產生漸暈。 當使用無限遠顯微物鏡作為輔助物鏡（可能需要顯微物鏡適配器）時，FZ0756的放大倍率、視場角和NA值由顯微物鏡的參數決定。 |
||
FZ0756U係列相機模塊參數

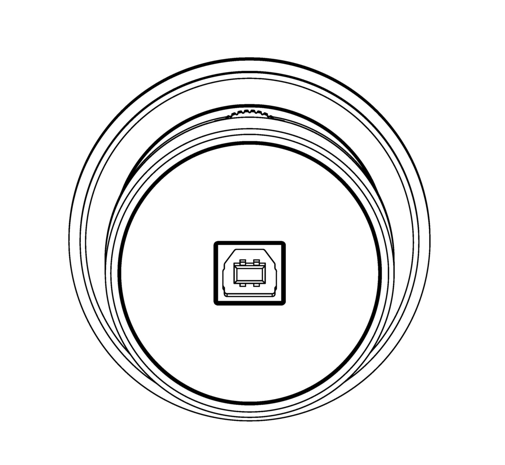

圖 2 FZ0756U係列連續變倍USB接口數碼顯微一體機後麵板接口
|
訂購代碼 |
傳感器和尺寸 |
像素（μm） |
G 響應度 |
FPS/分辨率 |
分箱 |
暴露 |
|
U510A （新） |
5.1M/IMX335（C） |
2.0x2.0 |
505mV |
26@2592x1944 |
1x1 |
0.1-2000 毫秒 |
C：彩色相機
|
硬件配置 |
|
|
光譜響應範圍 |
380-650nm (有紅外截止濾光片情況下) |
|
白平衡 |
自動白平衡/ROI 白平衡/手動Temp-Tint調整 |
|
色彩還原技術 |
Ultra-Fine硬件顏色處理引擎 |
|
捕獲/控製SDK |
Windows/Linux/macOS/androids 多平台SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, |
|
記錄方式 |
圖像和視頻 |
|
相機工作環境 |
|
|
工作溫度（攝氏度） |
-10~ 50 |
|
貯存溫度（攝氏度） |
-20~ 60 |
|
工作濕度 |
30~80%RH |
|
貯存濕度 |
10~60%RH |
|
供電電源 |
相機通過USB2.0接口供電 |
|
軟件運行環境 |
|
|
操作係統 |
Microsoft® Windows®XP/Vista / 7 / 8 /10(32 & 64 位) |
|
計算機配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
內存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
顯示器:17”或以上 |
|
|
CD-ROM |
|
|
照明模塊 |
|
|
環形光源 |
亮度可調LED照明環形光源（無線）（TFZ0756DRL-NPC） |
|
環形偏振光源 |
亮度可調的LED照明環形偏振光源（無線），（TFZ0756DRPL-NPC） |
|
同軸照明光源 |
亮度可調的LED照明同軸光源（無線），同軸光適配器TFZ0756CL_NPC |
|
供電方式 |
集成式供電，從此再無電源線纏繞煩惱，樣品觀察更加自如 |
|
安裝方式 |
快速秒級吸合式安裝，方便簡單 |
|
亮度調節 |
通過3向多功能調節撥輪以及軟件界麵實現硬件與軟件同步光強調節，揮灑自如 |
FZ0756U係列的連接方式
除一體機以外，用戶僅需要一台電腦以及隨一體機配送的USB2.0線即可。

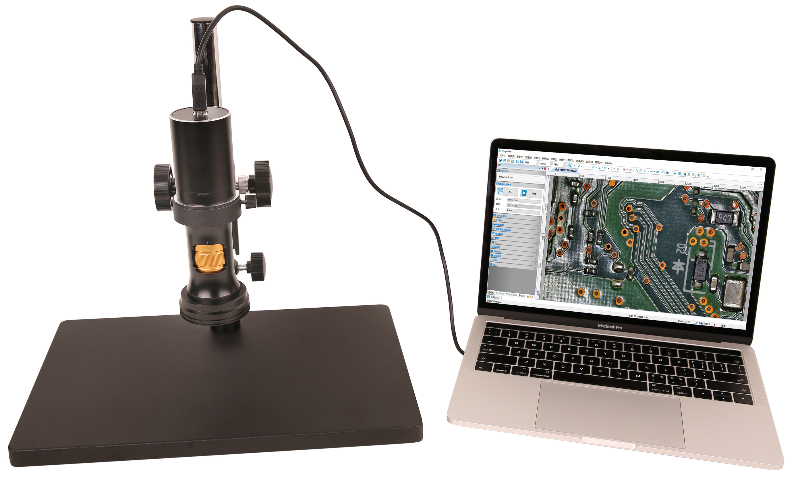

圖 3 FZ0756U係列 與電腦的連接
