孔隙率圖像分析係統

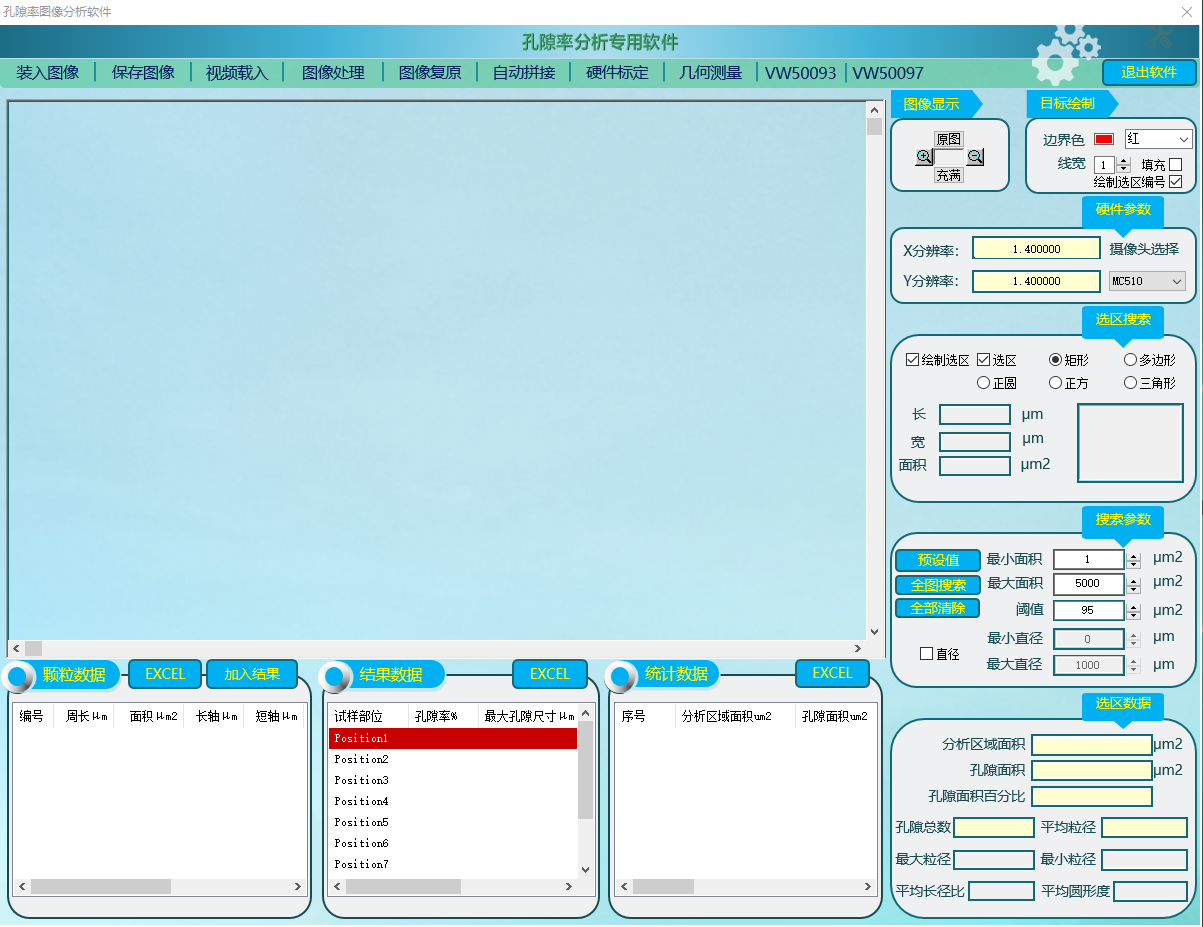

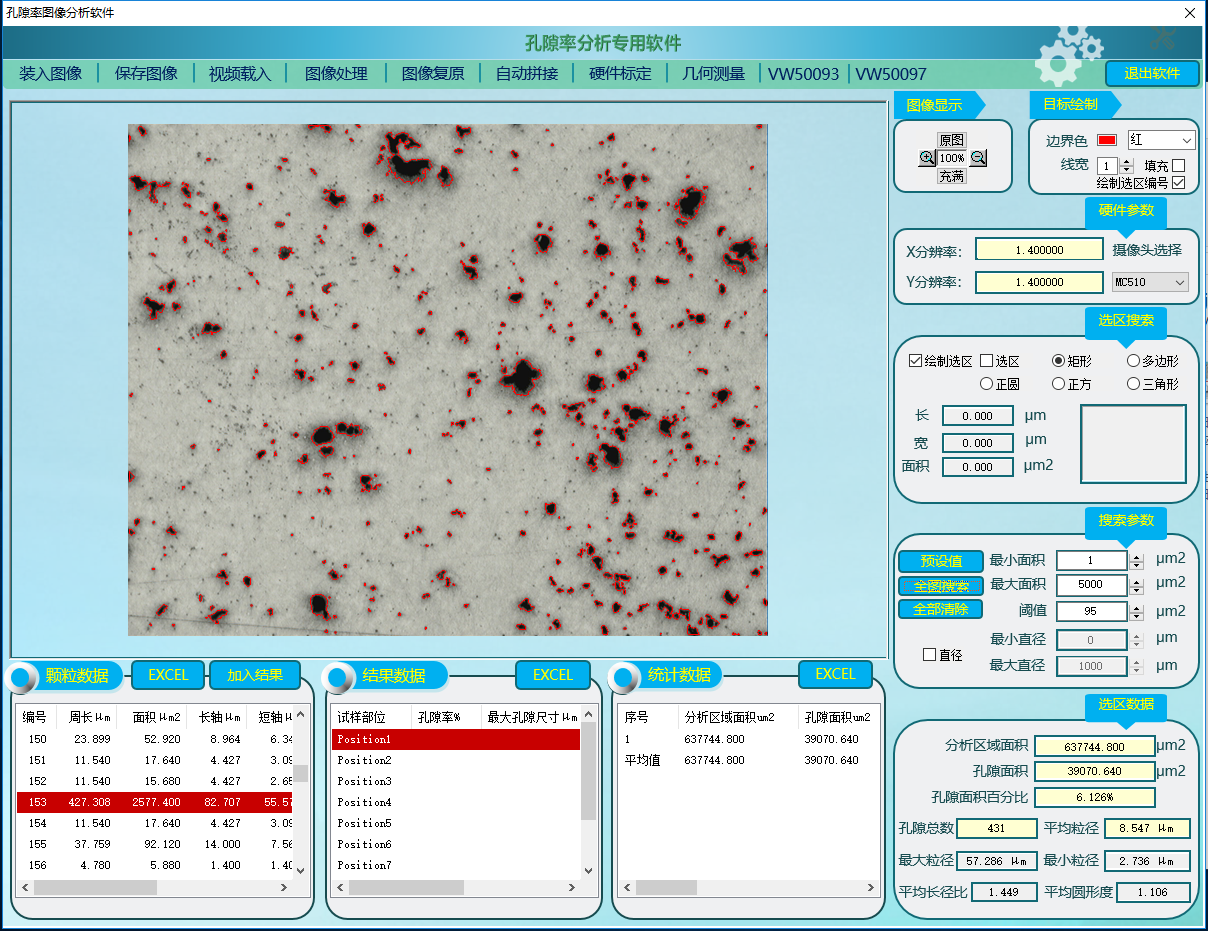

軟件主界麵



（軟件整體界麵）

1、 圖像拍攝完成後，分析區域的選擇提供了矩形、多邊形、正圓、正方、三角形等選區工具，選完區後軟件自動對選區區域進行一次孔隙分析。

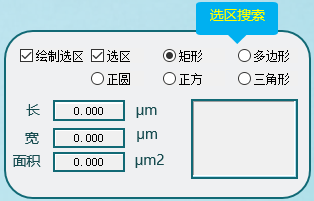

（選區工具）

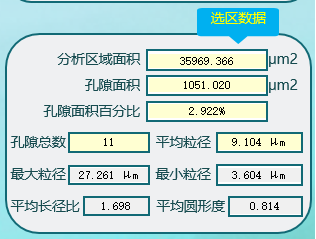

（選區區域分析）

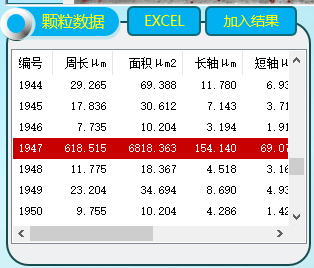

2、 孔隙分析：可分析出每個孔隙的周長、麵積、長軸、短軸、等效圓直徑、長徑比、圓形度等數據。







3、 標準 VW50093

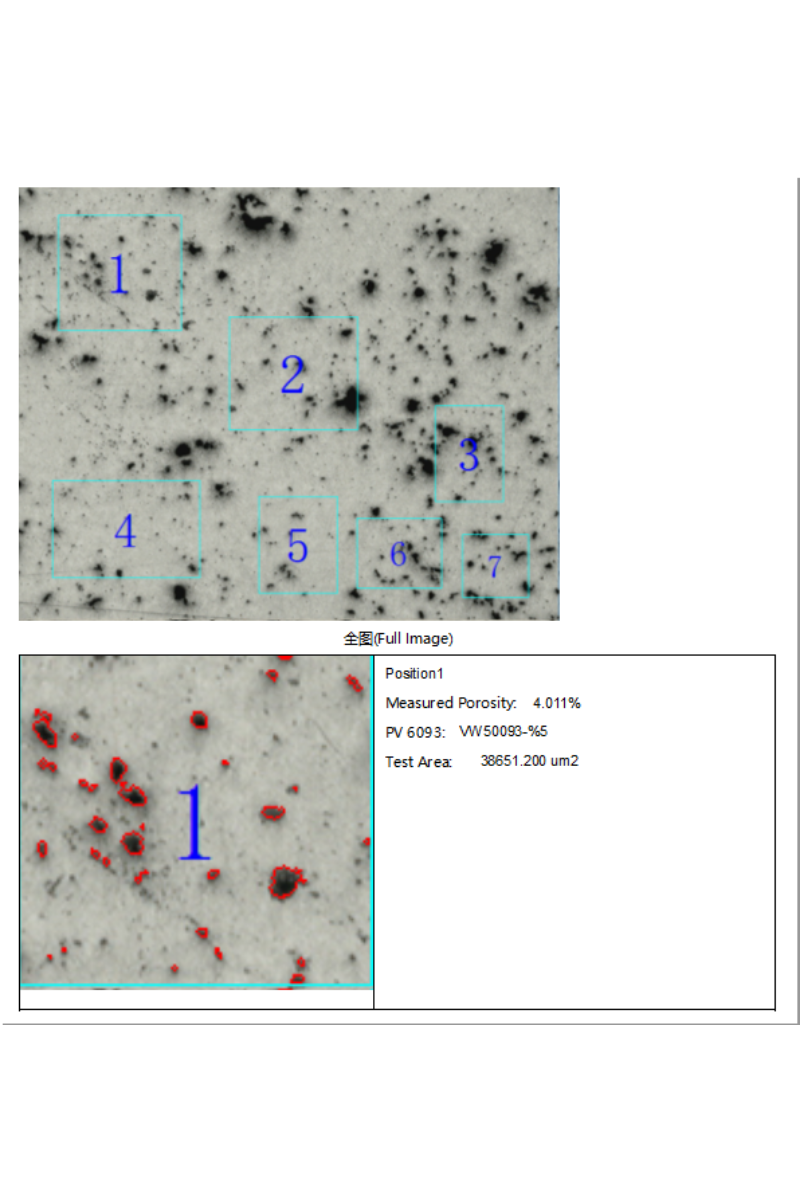

結果列表：預置了10個部位列表位置，每分析完一個選區的數據，就可加入到一個部位數據行，並算出孔隙率、最大孔隙尺寸、測試麵積等參數。

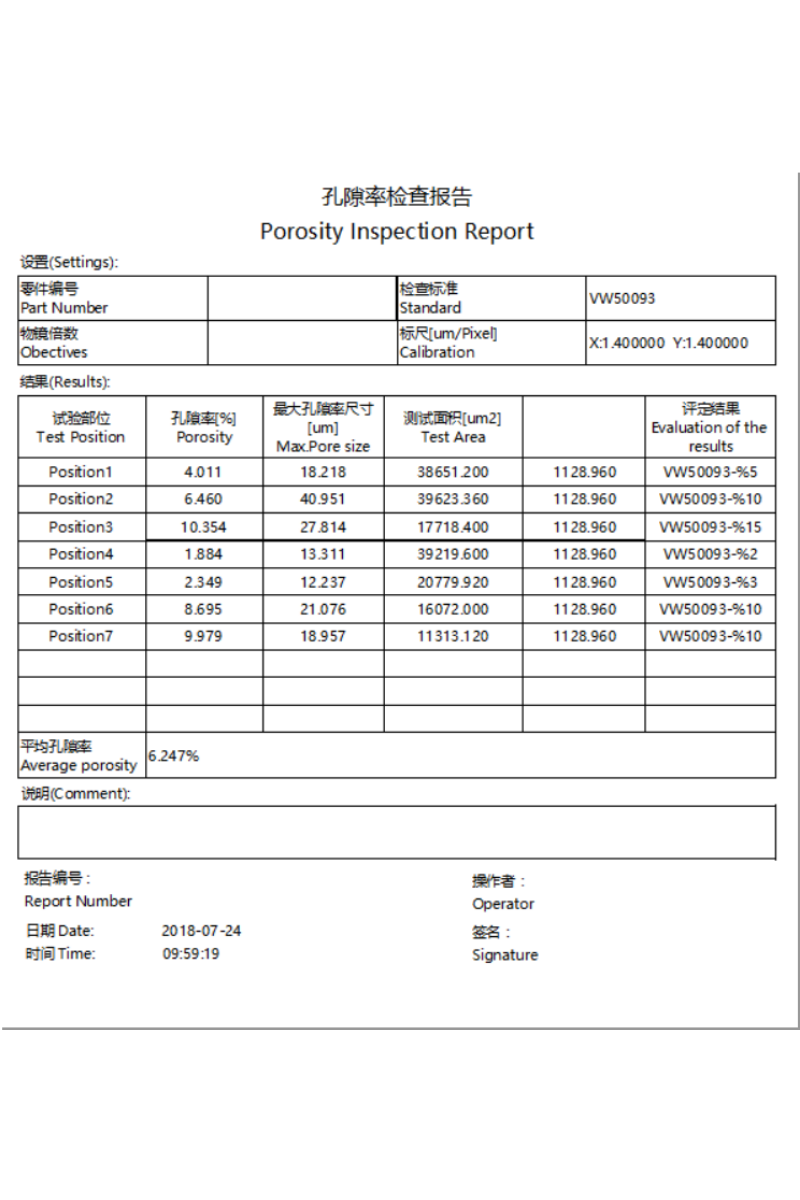

生成報告：

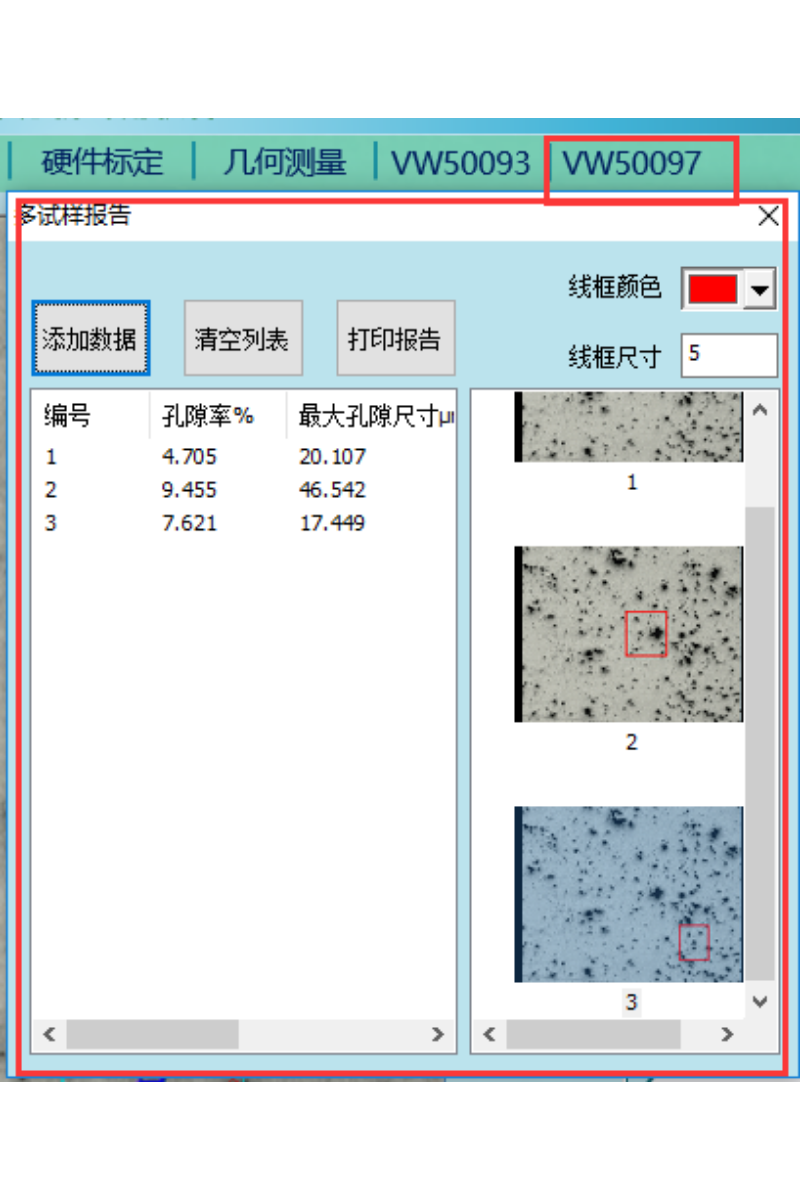

4、 標準 VW50097

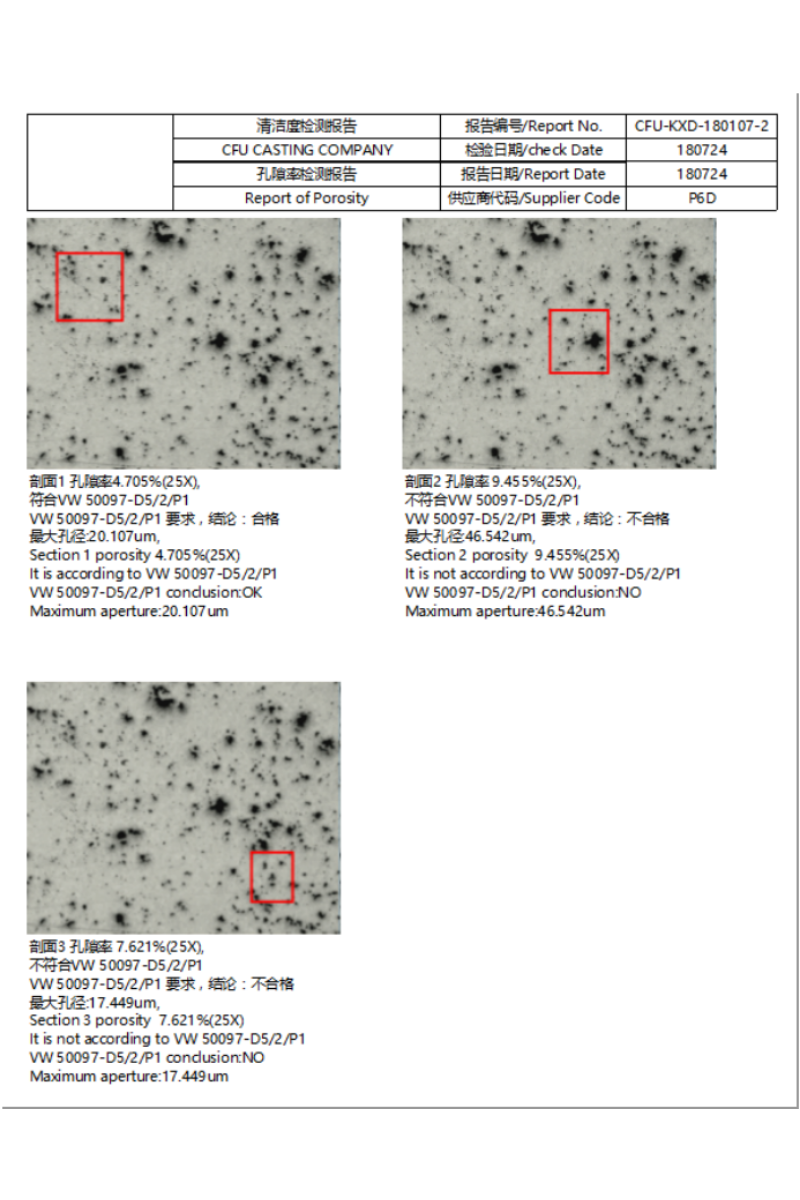

可以同時生成多個視場結果報告：

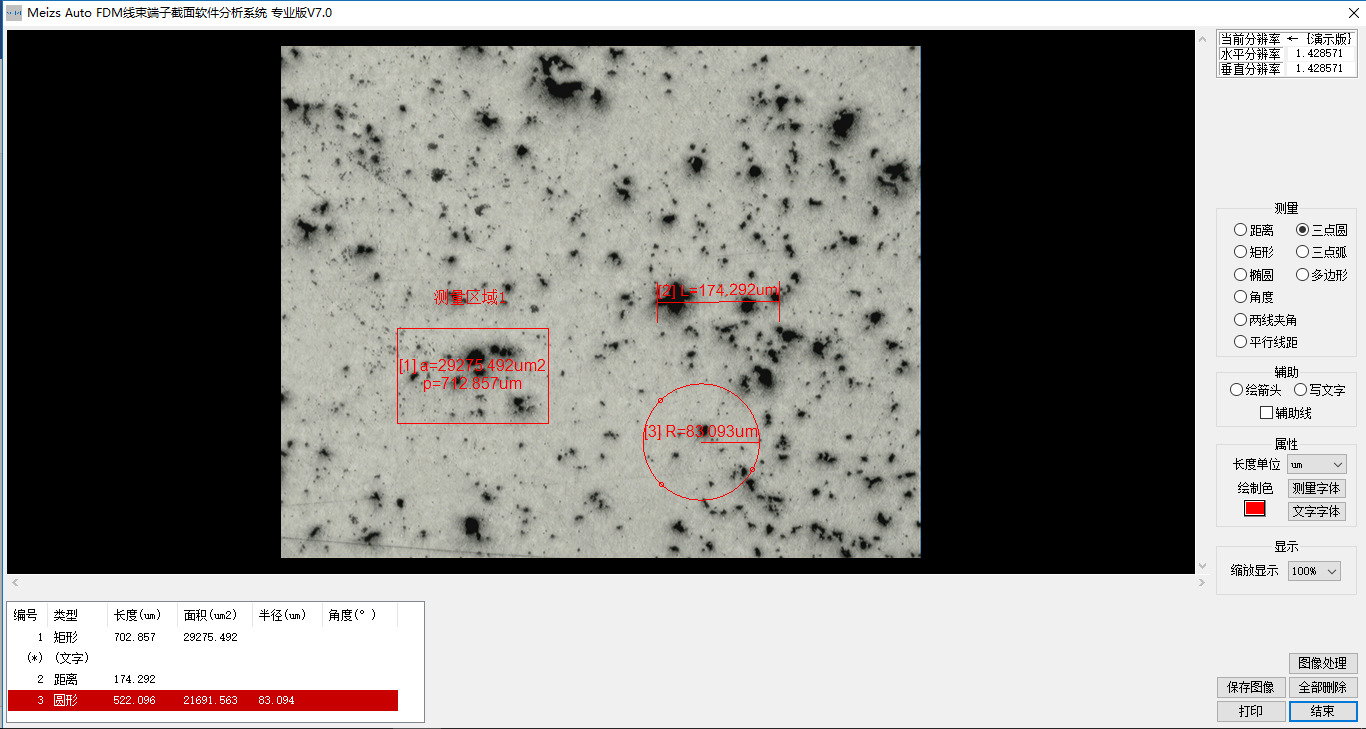

5、 幾何測量

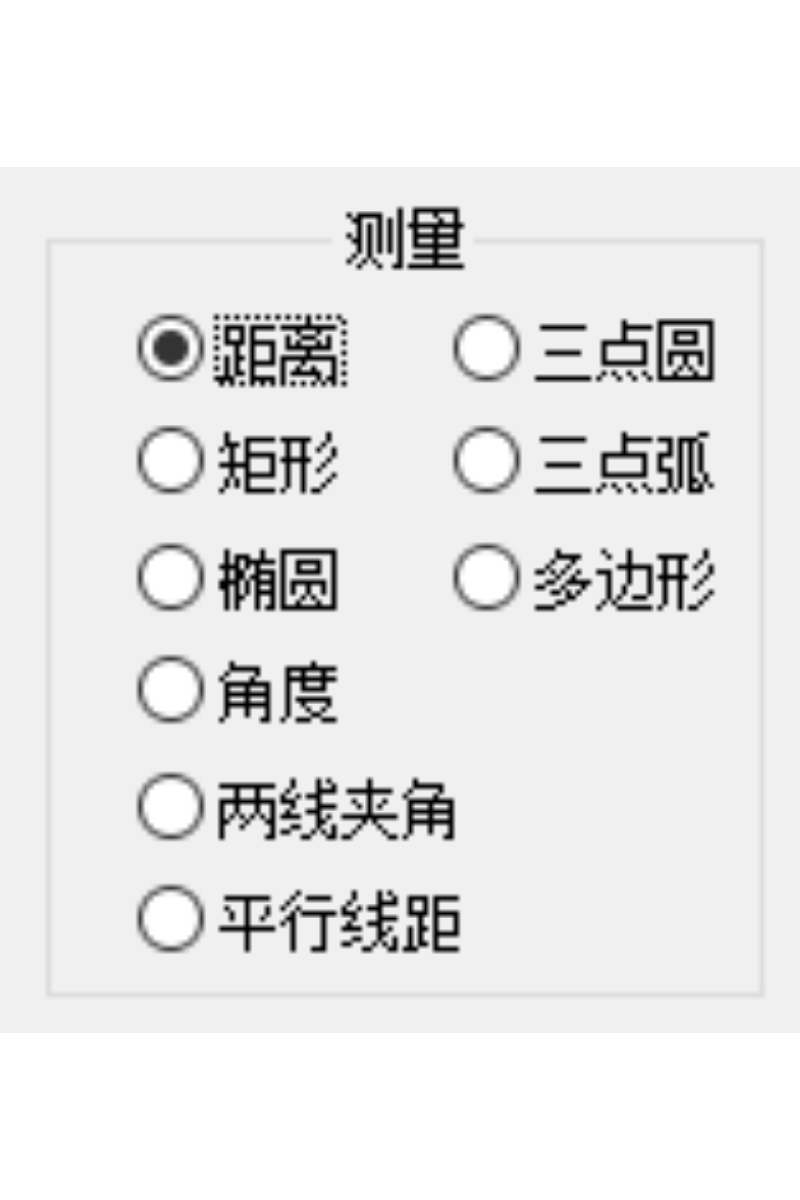

載入圖片選擇相應的測量工具進行測量及標注，測量完成後將測量結果顯示到數據列表中。
