JSZ8-W型三目連續變倍體視顯微鏡

JSZ8-W三目連續變倍體視顯微鏡概述

  JSZ8三目連續變倍體視顯微鏡經典的設計，使得機體的穩定性更好，出色的光學性能、齊全的附件，多樣化的組合配置， 滿足現代生物、醫學、科研、現代電子工業的在線檢測。

高質量的光學係統

鍍有特殊膜層的光學部件，造就了優質的光學係統。

範圍更大的放大倍率

采用連續變倍物鏡0.8X～5X（6.25：1），標準放大倍率8X~50X；選配目鏡和輔助物鏡，可以實現4-100X放大。

一體化照明
采用新型高亮度照明和鏡架一體化設計，上下光源帶有獨立調節開關，在任何倍率下能夠確保像麵亮度的均勻、長效、穩定。



JSZ8-W三目連續變倍體視顯微鏡配置表

部件	規格
觀察筒	三目觀察筒。45°傾斜，可360°旋轉；可配攝影攝像接口
	連續變倍物鏡0.8X-5X,
	工作距離110mm.
	瞳孔距調節範圍54mm-76mm,雙邊視度可調±5屈光度.
目鏡	高眼點大視場目鏡WF10X/22mm
底座	BL1（自帶調焦鏡架）
外接光源	LED斜照光源
透射光源	LED
攝像裝置	數碼攝像裝置（500萬像素FEG500）
	FCL-RS圖像測量軟件
	0.5X攝像接筒

FEG係列數碼顯微攝像頭

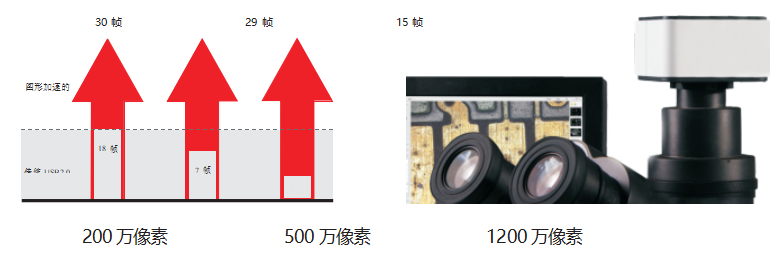

創新技術, 在保證原始圖像輸出前提下, USB2.0幀率大幅提升, 簡單經濟型顯微成像首選

產品型號	FEG 200	FEG 500	FEG 1200
芯片型號	Sony CMOS	Sony CMOS	Panasonic
芯片尺寸	1/2...9英寸	1/2.. .8英寸	1/2...33英寸
分辯率	200萬,1920(H)x1080(V)	500萬, 2560(H)x1920(V)	1200萬, 4000(H)x3000(V)
像元尺寸	2.8 x 2.8 (μm)	2.0 x 2.0 (μm)	1.335 x1.335 (μm)
相機幀率	30幀	29幀	15幀
顏色類型	彩色
快門模式	卷簾快門
曝光模式	自動/手動
圖片格式	TIFF/JPG/PNG/DICOM
操作係統	Windows 7/8/10(32位/64位),Mac
PC軟件	FCL-RS
SDK開發支持	C/C++, C#, Directshow
光學接口	C接口
數據接口	USB2.0
工作環境	溫度: 0-40℃ 濕度: 10%-85%
相機尺寸	68x68x42.5mm
整機重量	236g

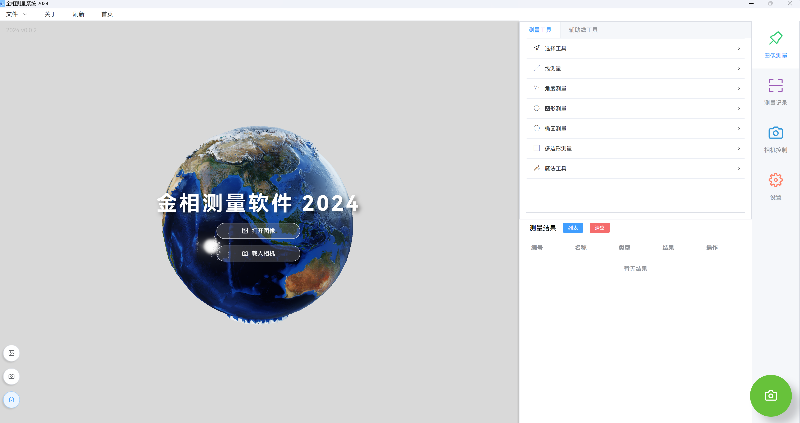

FCL-RS 金相圖像測量軟件



概述

FCL-RS金相圖像測量軟件是我公司推出的圖像測量軟件的基礎版本，支持多種可開發功能，除包含基本的捕捉和測量功能外，還包括圖像全景自動拚接、視頻EDF景深擴展、視頻疊加時間比例尺、測量數據與圖像的準確圖層融合，可另存多種圖片文件格式等。

特性

●實時靜態圖像捕獲，根據用戶要求捕捉靜態圖像；

●可以JPG、BMP、PNG及TIF形式保存圖像；

●快捷直觀的軟件標定校準方式，使用刻度線進行校準；

●提供多種圖像處理方法，可對全圖或是區域進行圖像處理；

●先進的測量功能，包括周長、寬度、半徑、圓周及角度的計算；

●實時動態拚接，實現試樣全景拍攝，增大可視視野範圍。

●將不同景深下捕捉的圖像合並為一幅清晰的圖像；

基本功能

1. 拍攝圖片：

實時靜態圖像捕獲，可以批量圖像的采集、保存，批量添加比例尺等標注文字。

2. 幾何測量：

軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。

測量後的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。

3. 動態拚接：

對於需要檢測更大視場要求的客戶，軟件中提供了圖像拚接功能，用戶可以通過移動顯微鏡X-Y平台方向，來實現更大視場圖像拍攝的需求，解決了顯微鏡視野範圍不足所造成的無法拍攝圖片的尷尬。

4. 動態EDF景深拍攝：

對於製樣不平無法齊焦的試樣，軟件中提供動態EDF景深拍攝功能，通過調整顯微鏡Z軸微動調焦手輪，樣品中清晰的細節會不斷添加到動態 EDF 顯示窗口中,進行動態更新,軟件自動記錄不同景深下的清晰圖像，合並融合為一幅清晰的圖像。

5. 視頻疊加時間比例尺：

        對於圖片有比例尺展示的用戶，軟件中提供視頻疊加功能，用戶可以根據需求選擇顯示比例尺、放大率以及時間日期等，實現捕獲後的圖像與比例尺等的自動融合，減少 了用戶每次拍攝後自行添加比例尺的工作。
