FL8500W電腦型金相顯微鏡

FL8500W電腦型金相顯微鏡概述

FL8500W電腦型金相顯微鏡為三目透反射正置式金相顯微鏡，適用於對不透明物體或透明物體的顯微觀察。采用優良的無限遠光學係統與模塊功能設計理念，可提供卓越的光學性能與產品係統升級，實現透反射同步或獨立照明，偏光觀察、明暗場觀察等功能，產品具有造型美觀，操作方便，圖像清晰等特點、是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。

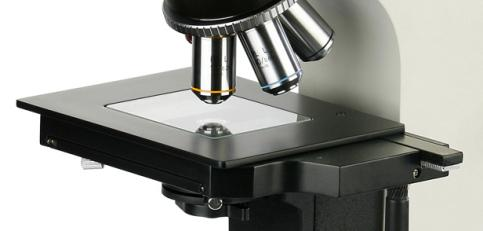

機械載物台

    雙層機械式載物台，尺寸：210*140mm；移動範圍63*50mm，視度的設計理念，使用者操作載物台時更方便更舒適。

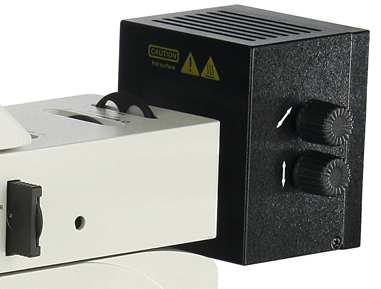

落射照明係統

    采用鹵素燈(亮度可調),不僅能對通常的明視場觀察法，還能對偏光、暗場觀察法提供清晰鮮明的顯微觀察圖像。內置視場光闌和孔徑光闌，能有效控製視場範圍，調節視場襯度，且視場光闌中心可調。

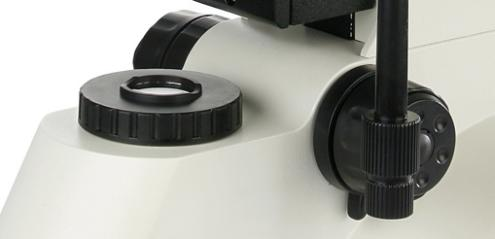

透射照明係統

    內置式鹵素燈照明裝置：采用12V30W鹵素燈（亮度可調），能提供清晰鮮明的顯微觀察圖像。集光器中內置視場光闌，阿貝聚光鏡N.A.1.25，升降上下可調。

FL8500W電腦型金相顯微鏡配置表

標準配置		整機型號
部件	規格	FL8500W
光學係統	無限遠色差校正光學係統	·
觀察筒	三目鏡,傾斜30˚,(內置檢偏振片,可進行切換)	·
目鏡	大視野 WF10X/22mm	·
標配物鏡 （無限遠平場明暗場物鏡）	PL L5X/0.12 BD  WD9.7mm	·
	PL L10X/0.25 BD  WD9.3mm	·
	PL L20X/0.40 BD  WD7.20mm	·
	PL L40X/0.60 BD  WD3.00mm	·
轉換器	五孔(內向式滾珠內定位)	·
調焦機構	粗微動同軸調焦, 微動格值:2μm,粗動鬆緊可調，帶鎖緊和限位裝置	·
載物台	雙層機械移動式載物台,外形尺寸:210mmX140mm,移動範圍:63*50mm	·
落射照明係統	12V50W鹵素燈，亮度可調，配置黃、藍、綠濾色片與磨砂玻璃片	·
	內置視場光欄、孔徑光欄、濾色片轉換裝置、推拉式檢偏器與起偏器	·
透射照明係統	阿貝聚光鏡NA.1.25可上下升降	·
	集光鏡中內置視場光欄,12V30W鹵素燈、亮度可調	·
金相分析係統	FMIA2025正版金相分析軟件、1200萬像素索尼芯片攝像裝置、0.65X適配鏡接口、測微尺。	·
選配配置
部件	規格
目鏡	大視野WF10X/22mm，分化目鏡	O
選配物鏡 （無限遠平場明暗場物鏡）	PL L50X/0.70 BD  WD2.50mm	O
	PL L60X/0.75 BD  WD1.90mm	O
	PL L80X/0.80 BD  WD0.80mm	O
	PL L100X/0.85 BD  WD0.40mm	O
電腦	惠普商務機	O

注：“·”為標準配置；“ O”為選購件

        FMIA2025正版金相圖像分析軟件









FMIA2025金相圖像分析軟件是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力係統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，為提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發出全新一套金相圖像分析軟件係統。

FMIA2025版金相圖像分析軟件做了全新的改版升級，係統涵蓋國內外大量的金相檢測標準，集定量分析、定性分析於一身，新增了景深合成功能、圖像視野拚接功能，界麵簡潔，可以連續拍攝多視野圖像，集中進行圖像的組織分析，操作更方便，省去之前軟件各種繁瑣步驟，讓檢測更快捷高效。

全新打造一套“專業-精準-高效”的金相分析工具係統，讓金相分析更簡單化。

軟件係統國標庫內包含了數百種類別，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以單獨定製和錄入。





FMIA2025金相圖像分析軟件產品優勢及功能介紹

 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●相機設置：曝光時間、增益、清晰度、飽和度、伽瑪值、對比度、亮度、白平衡、黑平衡等功能設置。 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●圖像標定：標定功能全新升級，一健完成所有物鏡參數標定，相比較原始的標定方法，全新標定方法操作更方便快捷。

●圖像處理功能：色彩分離、灰度轉換、閾值分割、二值化處理、圖像增強、反相調整、銳化調整、劃痕汙跡處理、圖像直方圖等;



●定倍打印功能：多圖定倍打印、自定義圖片名稱、比例尺參數設置、導出PDF/Word/Excel、打印預覽等功能。



●圖像測量及歸檔：測量工具種類多樣化（包含距離、角度、兩線夾角、矩形、點線距離、橢圓、多邊形、平行線距、三點弧、三點圓等）、可繪製箭頭、標注文字、添加輔助線、修改線寬、長度單位多種可選、測量數據字體顏色、大小、字體樣式種可選、測試數據可匯總導出Excel表格。

●組織分析功能：軟件庫中檢測標準模塊多樣化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等組織分析標準，軟件庫中標準號升級，可免費升級新標準，具有自動、比較、輔助三種金相評級功能。使用方便簡潔快捷，測量準確可靠。

●高級功能模塊：EDF景深拓展功能、圖像拚接功能

●高級定製功能：定製顯微鏡電動台控製功能、圖像共聚焦、三維光圖、圖像數據庫等。

●AI組織分析功能：可定製AI組織分析模塊，利用人工智能來完成整個顯微組織分析檢測過程，自動化識別材料顯微組織結構及分析，操作流程簡單，降低人員勞動強度，提升材料檢測效率。

●國標圖庫：內含百種國標圖，供客戶學習參考。

l   多樣化報告模板：自動生成圖文並茂的金相組織分析報告，可選擇生成單模塊或多模塊報告樣式。報告模板可修改添加企業logo、公司名、檢測過程等內容。可根據需求定製專屬報告模板。



FMIA2025版金相分析軟件係統組成



1、軟件程序FMIA2025（U盤）；

2、加密鎖：USB型+動態碼驗證；

3、文字資料：《使用說明書》（在U盤上）；

4、測微標尺：格值0.01mm。

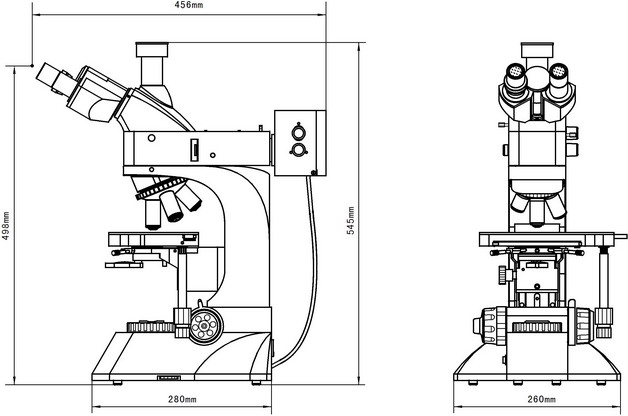

FL8500W正置金相顯微鏡尺寸圖
