FCM2000W電腦型金相顯微鏡

FCM2000W電腦型金相顯微鏡概述

FCM2000W電腦型金相顯微鏡為三目倒置式金相顯微鏡，用於鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或實驗室進行鑄件質量的鑒定，原材料的檢驗或材料處理後的金相組織分析，以及對表麵噴塗等一些表麵現象進行研究工作；是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析、地質學的岩相分析、以及工業領域對化合物、陶瓷等進行微觀研究的有效手段。

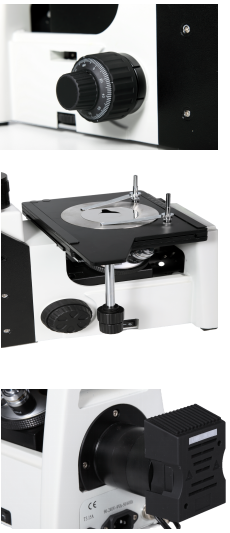

調焦機構

采用底手位粗微調同軸調焦機構，左右側均可調節，微調精度高，手動調節簡單方便，用戶能夠輕鬆得到清晰舒適的圖像。粗調行程為38mm，微調精度0.002mm。

機械移動平台

采用180×155mm的大尺寸平台，右手位設置，符合常規人群操作習慣。用戶操作過程中，便於調焦機構與平台移動的操作切換，為用戶提供更加高效的工作環境。

照明係統

落射式柯拉照明係統帶可變孔徑光闌和中心可調視場光闌，采用了自適應寬電壓100V-240V，5W高亮度,LED照明或者6V30鹵素燈。

FCM2000W電腦型金相顯微鏡配置表

標準配置		整機型號
部件	規格	FCM2000W
光學係統	有限遠色差光學係統	·
觀察筒	45°傾斜，三目觀察筒，瞳距調節範圍:54-75mm，分光比：80:20	·
目鏡	高眼點大視野平場目鏡PL10X/18mm	·
物鏡 (長距平場 消色差物鏡)	LMPL5X /0.13      WD15.5mm	·
	LMPL10X/0.25   WD8.7mm	·
	LMPL20X/0.40   WD8.8mm	·
	LMPL50X/0.60   WD5.1mm	·
轉換器	內定位四孔轉換器	·
調焦機構	低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度0.002mm	·
載物台	三層機械移動平台，麵積180mmX155mm，右手低手位控製， 行程：75mm×40mm	·
工作台板	金屬載物台板（中心孔Φ12mm）	·
照明係統	落射式柯拉照明係統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，單顆5W 暖色LED燈（色溫2850K-3250K），光強連續可調	·
金相分析係統	FMIA2025正版金相分析軟件、索尼芯片500萬攝像裝置、0.5X適配鏡接口、測微尺。	·
選配配置
部件	規格
目鏡	高眼點大視野平場目鏡10X/18mm，帶測微尺	O
	高眼點大視野目鏡WF15X/13mm	O
	高眼點大視野目鏡WF20X/10mm	O
物鏡	LMPL100X/0.80  WD2.00mm	O
轉換器	內定位五孔轉換器	O
照明係統	落射式柯拉照明係統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，6V30W鹵素燈，光強連續可調	O
偏光附件	起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板	O
攝像裝置	1200萬等像素索尼芯片攝像裝置	O
電腦	惠普商務機	O

注：“·”為標準配置；“ O”為選購件

        FMIA2025正版金相圖像分析軟件









FMIA2025金相圖像分析軟件是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力係統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，為提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發出全新一套金相圖像分析軟件係統。

FMIA2025版金相圖像分析軟件做了全新的改版升級，係統涵蓋國內外大量的金相檢測標準，集定量分析、定性分析於一身，新增了景深合成功能、圖像視野拚接功能，界麵簡潔，可以連續拍攝多視野圖像，集中進行圖像的組織分析，操作更方便，省去之前軟件各種繁瑣步驟，讓檢測更快捷高效。

全新打造一套“專業-精準-高效”的金相分析工具係統，讓金相分析更簡單化。

軟件係統國標庫內包含了數百種類別，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。

鑒於新材料和進口牌號材料的不斷增加，對於軟件中尚未錄入的材料及評定標準，可以單獨定製和錄入。





FMIA2025金相圖像分析軟件產品優勢及功能介紹

●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●相機設置：曝光時間、增益、清晰度、飽和度、伽瑪值、對比度、亮度、白平衡、黑平衡等功能設置。 ●視頻圖像批量拍攝采集與歸檔：批量拍攝、批量設置名稱、批量保存、批量定倍打印等多圖批量處理功能，使得批量樣品檢驗過程更加方便高效。

●圖像標定：標定功能全新升級，一健完成所有物鏡參數標定，相比較原始的標定方法，全新標定方法操作更方便快捷。

●圖像處理功能：色彩分離、灰度轉換、閾值分割、二值化處理、圖像增強、反相調整、銳化調整、劃痕汙跡處理、圖像直方圖等;



●定倍打印功能：多圖定倍打印、自定義圖片名稱、比例尺參數設置、導出PDF/Word/Excel、打印預覽等功能。



●圖像測量及歸檔：測量工具種類多樣化（包含距離、角度、兩線夾角、矩形、點線距離、橢圓、多邊形、平行線距、三點弧、三點圓等）、可繪製箭頭、標注文字、添加輔助線、修改線寬、長度單位多種可選、測量數據字體顏色、大小、字體樣式種可選、測試數據可匯總導出Excel表格。

●組織分析功能：軟件庫中檢測標準模塊多樣化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等組織分析標準，軟件庫中標準號升級，可免費升級新標準，具有自動、比較、輔助三種金相評級功能。使用方便簡潔快捷，測量準確可靠。

●高級功能模塊：EDF景深拓展功能、圖像拚接功能

●高級定製功能：定製顯微鏡電動台控製功能、圖像共聚焦、三維光圖、圖像數據庫等。

●AI組織分析功能：可定製AI組織分析模塊，利用人工智能來完成整個顯微組織分析檢測過程，自動化識別材料顯微組織結構及分析，操作流程簡單，降低人員勞動強度，提升材料檢測效率。

●國標圖庫：內含百種國標圖，供客戶學習參考。

l   多樣化報告模板：自動生成圖文並茂的金相組織分析報告，可選擇生成單模塊或多模塊報告樣式。報告模板可修改添加企業logo、公司名、檢測過程等內容。可根據需求定製專屬報告模板。



FMIA2025版金相分析軟件係統組成



1、軟件程序FMIA2025（U盤）；

2、加密鎖：USB型+動態碼驗證；

3、文字資料：《使用說明書》（在U盤上）；

4、測微標尺：格值0.01mm。

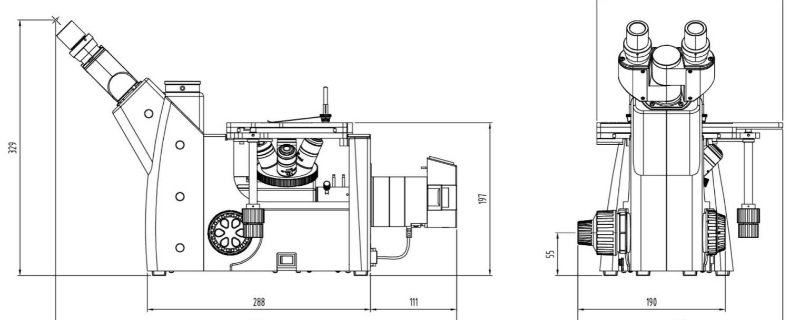

FCM2000W電腦型金相顯微鏡尺寸圖
