MP-4S型自動金相試樣磨拋機

磨拋機的用途與特性

此設備為雙盤台式自動金相試樣磨拋機，是我公司依據國際標準，采用國際先進工藝技術製造的新一代高精度、製樣過程自動化的研磨拋光設備。適用於對金相試樣自動粗磨、精磨、粗拋光、精拋光，是用戶用來製備金相試樣必不可少的設備。本機采用先進的微處理器控製係統，是中心氣動加壓機型，並配有專用多試樣夾持器；還可實現磨拋盤、磨拋頭無級調速，以及磨拋載荷、磨拋時間、磨拋盤轉向的任意設定；本機內置數據庫，用戶可以存儲常用的10個磨拋工藝參數，以便隨時調用，減少每次調整參數的煩惱。本機帶有冷卻裝置，可以在磨拋時對試樣進行冷卻，以防止因試樣過熱而破壞金相組織。

此設備功能完善，使用方便、安全可靠，是工廠、科研單位以及大專院校實驗室的理想製樣設備。



主要技術指標

加壓方式	中心氣動加壓
磨拋盤直徑	φ250mm( 可選配φ230mm)
磨拋盤轉速	50-1000r/min（無級調速） 400/600/800/1000四級定速
磨拋頭轉速	5-150r/min（無級調速）
磨拋盤轉向	順時針和逆時針兼具，可切換
中心加壓壓力	20-220N
試樣夾持規格	Φ30mm（特殊規格可訂製）
試樣夾持數量	1-6個
數據庫存儲	10組工藝方案
整機功率	1.3KW
工作電壓	220v  50Hz
外形尺寸	750mm×770mm×660mm
設備淨重	80kg





裝   箱   單

（以設備隨機裝箱單為準）



自動金相試樣磨拋機操作規程

（通用版，可根據機型功能自行調整）

使用前

1．檢查氣源：氣管連接緊固，輸入氣壓在0.6-0.9MPa之間。

2．檢查水路：進、排水要流暢，並不能漏水，排水管高度需低於排水口。

3．檢查電器：設備通電後顯示正常，電源插座有可靠接地。

4．檢查磨拋盤：磨拋盤運轉平穩，無異響，否則應重新安裝磨拋盤。

5．檢查耗材：砂紙/拋光織物平整的粘貼或扣圈扣壓在磨拋盤上。

6．調整地腳螺栓，保證設備安裝平穩。

使用方法

1．將磨拋頭旋轉至工作位置，鎖緊把手固定磨拋頭。

2．將試樣依次放入夾持器中。

3．打開水開關，並調整好水流；

4．按“參數設置”鍵，設置磨拋時間、磨拋盤速度、磨拋頭速度、壓頭壓力。

5．設置完成後，按“啟動”鍵，設備開始自動研磨/拋光試樣。

6．工作結束後，關閉水開關，按“上升”鍵，取出試樣。

注意事項

1．磨拋機突然出現性能異常，應請專業的維修人員維修。

2．砂紙或拋光織物有破損，請及時更換。

3．在沒有良好氣源的情況下，絕不允許通電，以保障比例閥的使用壽命。

4．每日工作完畢，運行設備，打開水龍頭，疏通排水管路，以免堵塞。

研磨/拋光操作要點

試樣研磨

1．粗磨：試樣在240#砂紙上進行研磨，直至磨痕平均且一致後，在進行下一道細磨。

2．細磨：粗磨好的試樣再用400#、800#......等由粗到細的砂紙進行磨光，直至試樣表麵隻能看到極其細微的劃痕為止。

3．研磨操作技巧：

(1) 每更換一次砂紙，均須磨至舊磨痕完全消失，新磨痕均勻一致為止；

(2) 每次更換砂紙時，須用水將試樣清洗幹淨，以免將粗砂粒帶到細砂紙上；

(3) 試樣磨製時用力不可太大，每次磨製時間不可太長以避免試樣過熱。

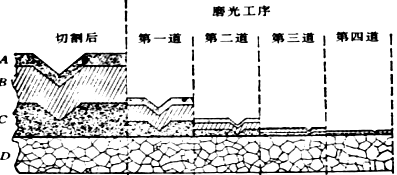

4．試樣研磨合格的標準：





試樣拋光

1．拋光操作技巧：

a. 用力要輕，時間不可過長。

b. 絨布的濕度以將試樣從盤上取下觀察時，表麵水膜能在2～3s內完全蒸發消失為宜。

c. 試樣拋光到磨痕完全除去，表麵象鏡麵為止。

d. 拋光後的試樣用水洗淨吹幹，使表麵不致有水跡或汙物殘留。

e. 試樣拋光時，若發現較粗磨痕不易去除，或試樣拋光後在顯微鏡下觀察，發現有凹坑等影響試驗結果的缺陷時，試樣應重新磨製。

f. 一般的工件直接用0.5的拋光劑就可以。但是軟材料的話一般從2.5-0.5金剛石拋光。

g. 拋光好的試樣衝洗幹淨，並迅速用吹風機吹幹。

2．試樣拋光合格的標準：

a. 所有結構要素必須予以保留；

b. 平整、無劃痕、無變形、無異物，無劃痕的光滑鏡麵；

c. 可再現性。

3．案例：

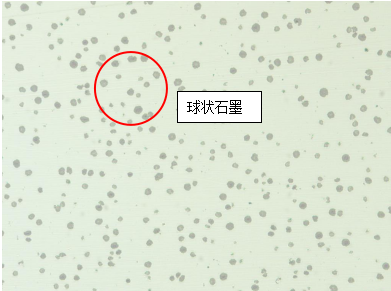

                                                                                                                      球墨鑄鐵   石墨  100X
