FX-41M倒置金相顯微鏡概述

FX-41M三目倒置金相顯微鏡采用全新設計的無限遠光學係統，可廣泛應用於鑄造、冶煉、熱處理的研究，原材料檢驗或材料處理分析等多種檢測的倒置顯微鏡。該機全麵涵蓋明場、暗場、簡易偏光、微分幹涉等多種觀察方式，適應多種研究需求。

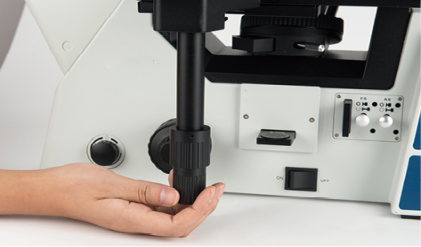

舒適而簡單的操作模式
為滿足用戶長時間的觀察需求，FX-41M 使用低手位操作模式，配備了360°旋轉雙目觀察筒，充分符合人體工程學觀察模式。

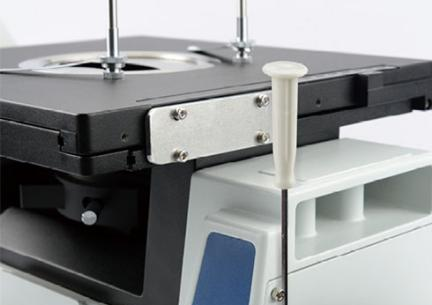

穩定而貼心的外觀設計
FX-41M 機身采用全金屬鑄造，表麵經防腐耐磨工藝處理，品質保證，堅實穩固。充分利用機身內置空間，放置儀器拆卸工具，通用於拆卸儀器的各主要部位，實用主義，收納便捷。

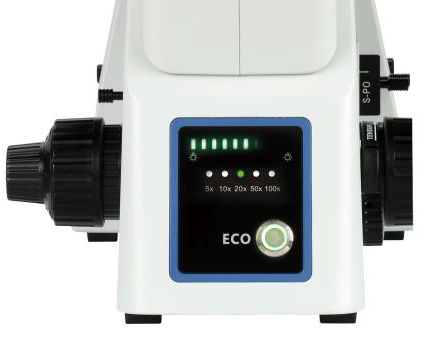

前置倍率顯示功能
前置物鏡倍率顯示功能，通過內置的倍率傳感器，將當前倍率顯示在儀器正前方，使研究工作更加便捷。

全新智能 ECO 係統
添加以環保、經濟為理念的 ECO 紅外感應係統，在顯微鏡長時間無操作的情況下，係統會自動關閉電源或重新開啟，以節省能耗。

FX-41M倒置金相顯微鏡配置表

標準配置		整機型號
部件	規格	FX-41M
光學係統	無限遠色差校正光學係統	·
觀察筒	三目觀察筒 ,45°傾斜 , 鉸鏈組可 360°旋轉 , 固定式目鏡筒 , 瞳距調節範圍 50-75mm, 兩檔式分光比：雙目 : 三目 =100:0 或 0:100	·
目鏡	高眼點大視野平場目鏡 PL10X/22mm, 視度可調。	·
物鏡	無限遠長距明暗場物鏡：LMPL5X /0.15BD DIC WD9.0	·
	無限遠長距明暗場物鏡：LMPL10X/0.30BD DIC WD9.0	·
	無限遠長距明暗場物鏡：LMPL20X/0.45BD DIC WD3.4	·
	無限遠長距明暗半複消色差物鏡：LMPLFL50X/0.55 BD WD7.5	·
轉換器	內定位 5 孔明暗場轉換器（帶 DIC 插槽），內置倍率傳感器	·
機架	反射明暗場金相機架，采用低手位粗微調同軸，粗調行程9mm, 焦麵向上6.5mm,向下2.5mm, 微調精度0.002mm,帶有防止下滑的鬆緊調節手輪	·
機架	帶明暗場切換裝置，帶可變視場光闌、孔徑光闌，中心均可調；帶濾色片插槽與偏光裝置插槽，帶燈源亮度指示條,帶紅外感應和物鏡倍率顯示功能	·
載物台	三層機械移動平台，平台尺寸：240（W）×250（L），移動範圍 50×50mm，雙向線軌傳動，右手低手位控製。金屬載物台板中心孔φ12mm。	·
照明係統	采用外置式寬電壓變壓器 , 輸入 100-240V, 輸出 15V13.4A, 12V100W鹵素燈，亮度連續可調	·
偏光附件	起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板	·
濾色鏡	LBD濾色鏡（φ32mm）。	·
選配配置
部件	規格
目鏡	高眼點大視野平場目鏡 PL10X/22mm, 視度可調，帶測微尺	O
目鏡	高眼點大視野平場目鏡 PL15X/16mm, 視度可調	O
物鏡	無限遠長距明暗半複消色差物鏡 : LMPLFL100X/0.80 BD WD2.1	O
微分幹涉	DIC 微分幹涉組件	O
金相分析係統	FMIA2025正版金相分析軟件、測微尺。	O
攝像裝置	1200萬、2000萬像素索尼芯片攝像裝置。	O
適配鏡接口	0.5X、1X適配鏡接口	O
電腦	惠普商務機	O

注：“·”為標準配置；“ O”為選購件

多種軟件配套（選配）

名稱	功能介紹
FCL-RS圖像測量軟件	FCL-RS圖像測量軟件支持多種國際語言，具有圖像捕捉、圖像測量（包括周長、寬度、半徑、圓周及角度的計算）、圖像處理（自動曝光、白平衡、黑平衡等功能）、全景自動拚接、視頻EDF景深擴展、視頻疊加時間、比例尺、數據測量與圖像的準確圖層融合，可另存多種圖片文件格式等功能。相機可選有2000萬，1200萬，500萬等像素大小。
FMIA2025金相分析軟件	FMIA2025版金相圖像分析軟件係統，包含了150個類別約760個常用子模塊,覆蓋了常用的金相標準，滿足所有金相分析和檢驗的要求。涉及晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等所有材料的組織分析，外加金相教學、圖像測量、國標圖庫、定倍打印等功能。 l 根據客戶需求，定製檢測模塊，如：企業標準、行業標準等。 l 可為不同企業量身定做報告模板。 l 依據國家標準化委員會標準推行時間，進行軟件免費升級。 l 本軟件可在Windows 10、Windows11 下安裝運行。
焊縫熔深軟件	焊縫熔深軟件是根據焊縫標準開發出的一套專業版焊縫熔深宏觀測量軟件，該軟件具有測量焊接內焊縫熔深度、外焊縫熔深度、內焊縫寬度、外焊縫寬度、內焊縫餘高、外焊縫餘高、內外焊縫重合量、內焊縫中心偏移量、外焊縫中心偏移量、氣孔直徑、孔密度等功能。同時也可對焊接氣孔，夾渣，裂紋，未焊透，未熔合，咬邊等缺陷進行焊縫宏觀金相檢驗。最後可導出焊縫測量報告。軟件基本功能： l 焊縫熔深專業測量（測量焊接內焊縫熔深度、外焊縫熔深度、內焊縫寬度、外焊縫寬度、內焊縫餘高等）； l 具有定倍打印、幾何測量、圖像采集、圖像處理、圖像拚接等功能。 l 可根據客戶需求定製軟件報告模板、測量功能定製等。
孔隙率軟件	孔隙率軟件適用於所有材料的孔隙的測量分析，同時符合VW50093(最新鑄件孔隙率檢驗標準及方法)和VW50097（孔隙標準）測量分析。基本功能： l 具有圖像采集、圖像處理、圖像拚接、幾何測量、硬件標定、生成報告等功能。 l 可分析出每個孔隙的周長、麵積、長軸、短軸、等效圓直徑、長徑比、圓形度等數據。
粒度軟件	粒度軟件適用於不同類型的顆粒進行分析測量，該軟件具有多種模塊功能可供選擇。（測量麵積、彩色提取、比較清晰的、接近正圓的顆粒、比較模糊的顆粒、非圓形粘連顆粒分割、圓形粘連顆粒分割、比較模糊的霧狀顆粒、中間有空洞的顆粒等等。）基本功能： l 具有圖像采集、圖像處理、圖像拚接、幾何測量、硬件標定、生成報告等功能。 l 可分析出每個顆粒的周長、麵積、長軸、短軸、直徑、形狀比、顆粒總數、平均直徑等數據。
