手持布氏圖像處理軟件

硬度布氏硬度測量軟件主要用於自動測量壓痕並計算硬度值，還包括有其它功能如硬度轉化，報告打印，和數據保存等。

語言設置：可根據用戶需要，提供任意製定語言的軟件。

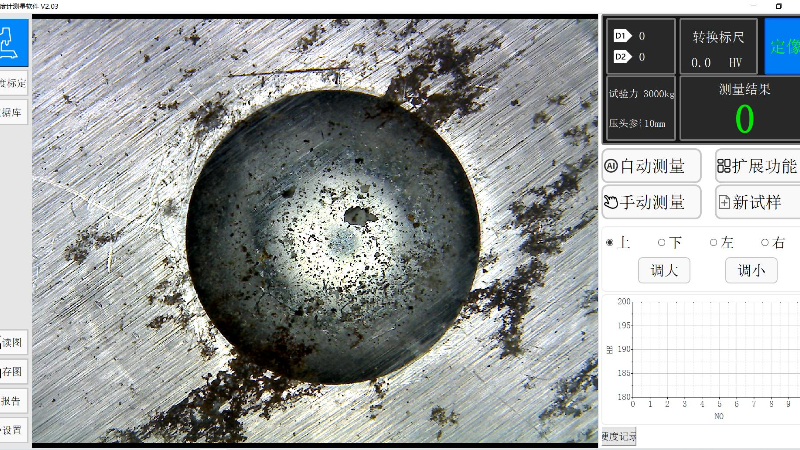

1. 主界麵: 打開軟件進入主界麵。

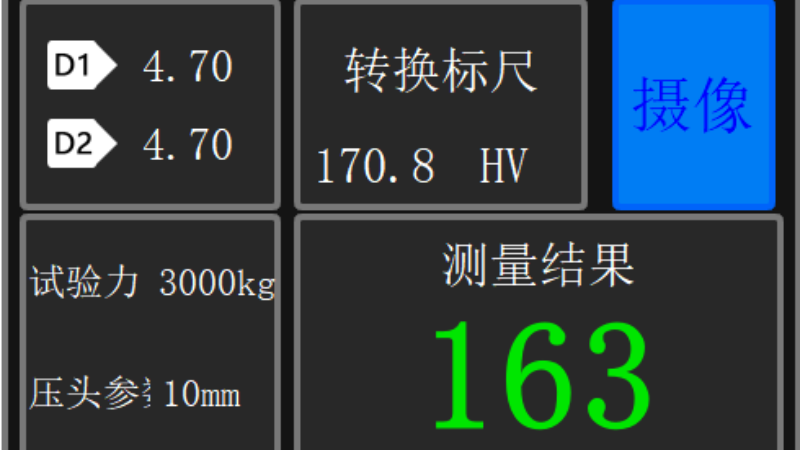

2.狀態欄顯示

D1、D2 ，顯示測量壓痕的直徑。

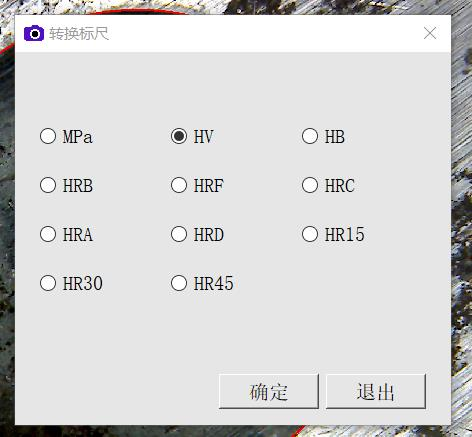

轉換標尺，顯示測量結果的轉換值，點擊轉換標尺可以選擇需轉換的標尺。

試驗力、壓頭參數，顯示用戶所選擇的計算標尺。

測量結果，顯示測量的硬度值結果。

攝像、定像，切換按鈕實時測像與固定圖像。

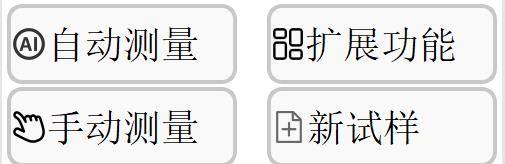

1. 功能鍵

l 自動測量：按自動測量可以進行固定圖像並將固定的圖像進行自動測量壓痕，

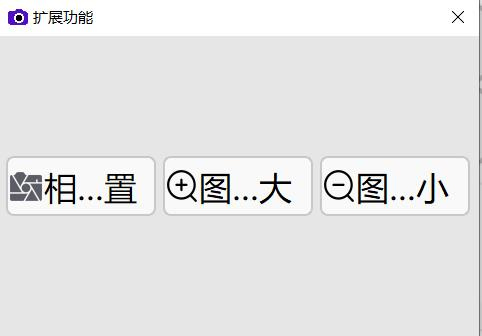

l 擴展功能：

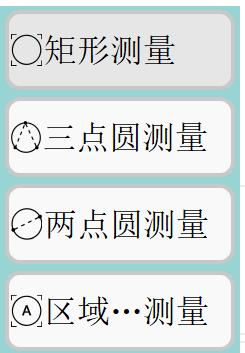

手動測量：

1）矩形測量， 先鼠標移到一個覆蓋壓痕的長方形的對角，橫豎參考線幫助定位，按住拖拉到另一個對角；

2）三點圓測量，選擇後手動點擊壓痕上的任意三點，然後會手動沿著壓痕的邊緣畫出一個圓。

3）兩點圓測量，選擇後手動點擊壓痕上的兩點（兩點是在同一直徑上的兩個點），然後會手動沿著壓痕的邊緣畫出一個圓。

4）區域測量，當界麵上有多個壓痕的時候，此時係統會隨機測量壓痕，這個功能主要是指定測量所需要的壓痕硬度。

新試樣：點擊新試樣可以編輯試樣的工件編號。

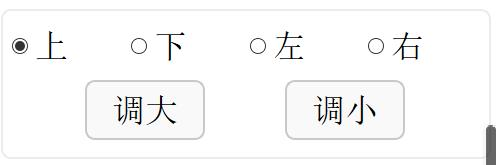

硬度值微調功能

選擇若所測得硬度值與壓痕不吻合，可以選擇不吻合的方向進行細微調整，或調大或調小。

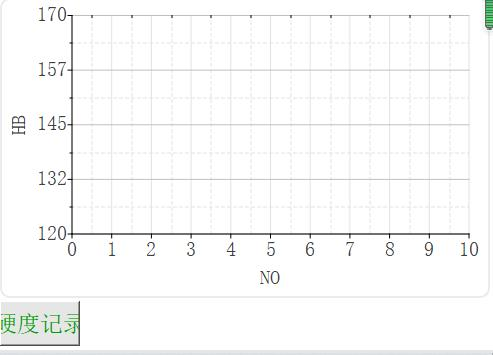

硬度曲線

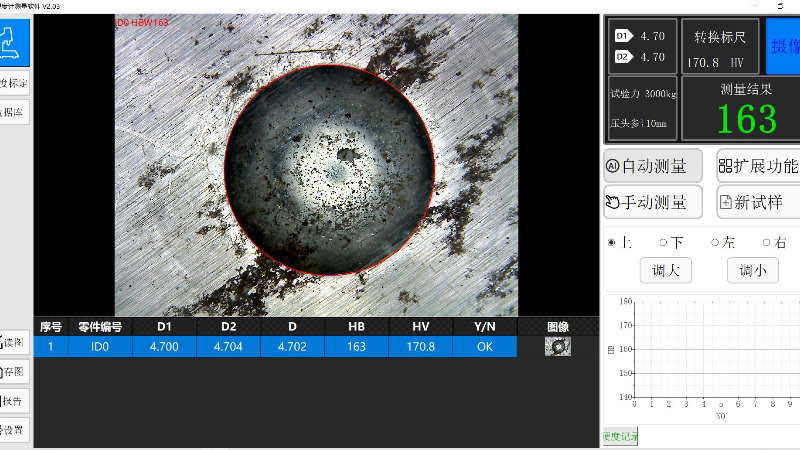

測量完成後主界麵顯示壓痕區域會縮小，所測量的壓痕列表會出現在壓痕圖像區域的下方

壓痕標定：左側列表為標尺所以列表，藍色標記的為當前選擇的標尺。用戶先在測量界麵測量標準硬度塊的原始壓痕，若跟實際值有差距，可以在圖像標定中選擇對應標尺，將標準硬度填入表格中，點計算係數並進行標定，標定後點關閉退出。

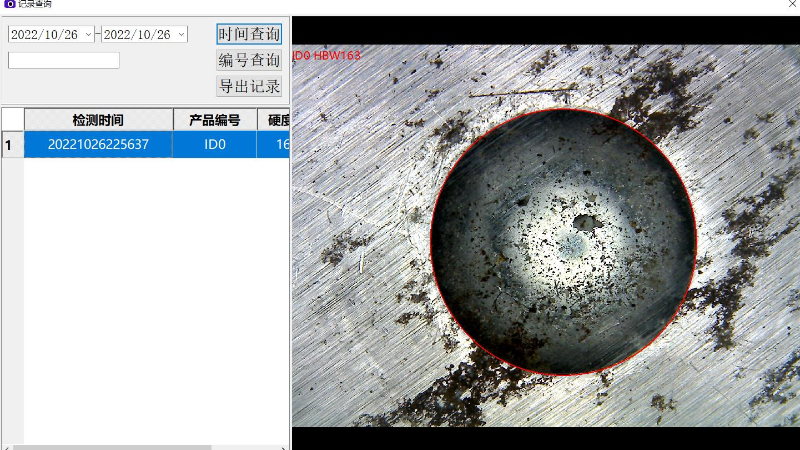

數據庫：在此界麵中可以查看之前所測硬度的所有記錄。

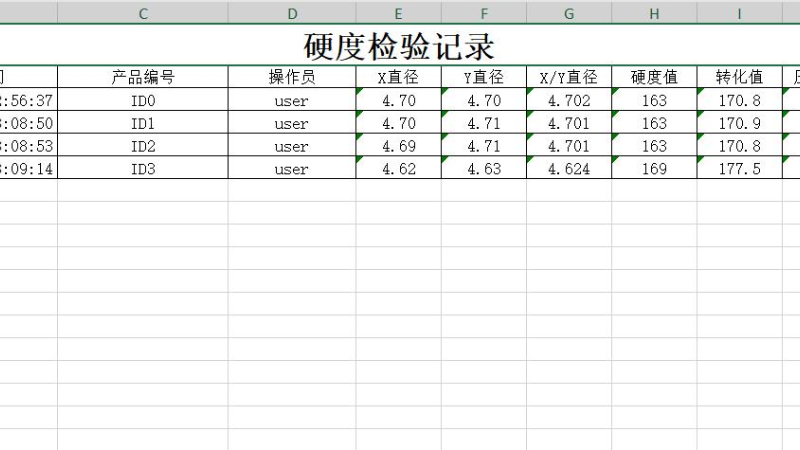

可以按照時間進行查詢，也可以按照某工件的編號進行查詢。所查到的記錄會出現在以下列表中，點擊導出記錄，可以將此列表顯示的所有記錄進行EXCEL表格導出。

讀圖、存圖功能，再此不多做介紹，可以將所采集的壓痕圖像進行保存到計算機的指定位置，也可以將指定位置的壓痕圖片顯示到界麵壓痕顯示區。

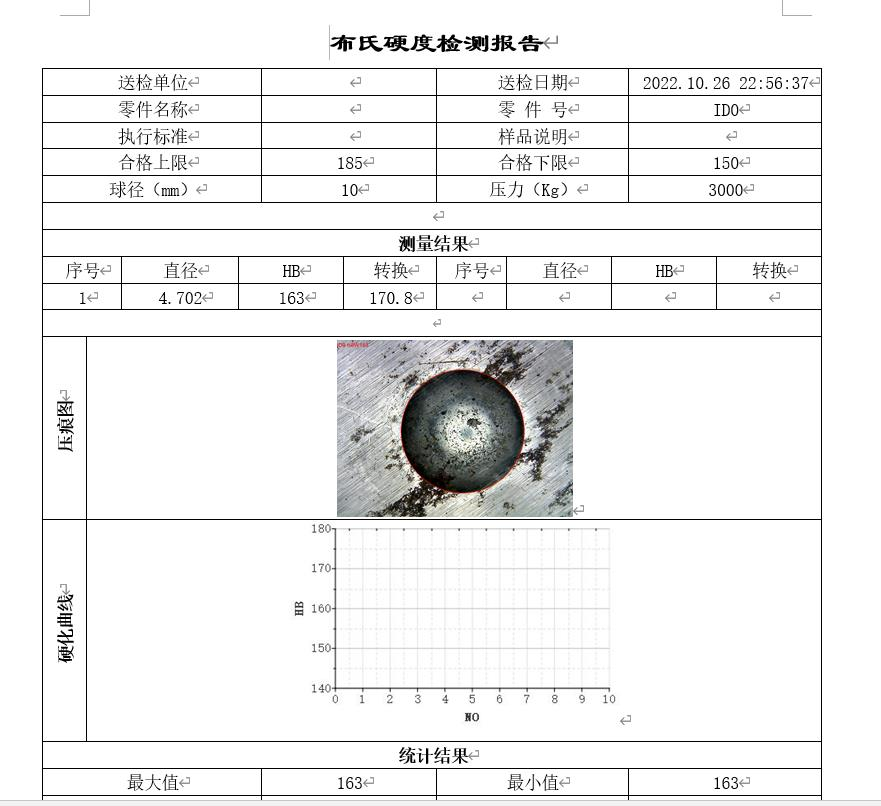

 報告：可以將壓痕下方顯示的硬度結果列表進行WORD文檔格式導出。
