LZQ-80/100全自動金相試樣切割機

概述

本型切割機是由機身、電控箱、切割室、電機、冷卻係統、切割砂輪片等部件組成。本切割機不但可以切割直徑為80mm/100mm(管件)以內的圓形工件，還可以切割高80mm、深200mm以內的長方形試樣。該機通過冷卻係統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便於切割者使用，是大專院校、工廠企業金相試驗的製樣設備之一。

技術指標

1、鋼殼體	8、封閉式切割
2、超大切割室	9、取樣結束切割刀自動複位功能
3、手動/自動雙重切割方式	10、切割前可預調進刀速度
4、屏顯式控製係統，直接選擇切割速度	11、主機、冷卻係統一體式
5、自動2通道冷卻係統，避免試樣塊燒	12、工作台Y向移動行程200mm
6、實時跟蹤顯示進刀深度（液晶數顯）	13、進刀行程任意設定（0-135mm）
7、模式化編程更適合批量切割取樣
技術規格
切割室外殼	鋼板
最大切割直徑	80mm/100mm（管材）(用戶可根據自己功能需求選擇適合的配置)
進刀深度跟蹤	液晶數顯
切割台尺寸	280X310mm
切割片規格	300X2.5X32mm/350X2.5X32mm
夾持台規格	快速夾具
切割方式	手動/自動
送給方式	任意調節（手，自兩用）
切割速度	0-3mm/s,自動切割方式可以選擇：間歇式切割（金屬工件）、連續切割（非金屬工件）、前進後退式切割
進刀距離	任意設定（0-135mm）
複位方式	自動複位
冷卻係統	自動（水冷通道）
水箱容量	60L
主軸轉速	2100r/min
電機功率	2.2KW
機台形式	台式
外形尺寸	950×880×1500mm
電源	380V 、50Hz AC3相，需客戶使用25A以上空開，不得使用民用插頭。
重量	260KG/280KG
標準配置
主機	一台
冷卻係統	一套
隨機工具	一套
推進夾具	一套
金相專用切割片	一片
技術文件	說明書一份、合格證一份、保修卡一份
其他
特殊工件可定做：圓盤夾具、齒條夾具、萬能夾具

    實際配置以定製要求為準。

安裝機器

1. 去除設備底腳螺栓，將本機平置於穩固的工作平麵上並墊上橡膠板。

2. 裝好進水管，出水管應低於機體進水口，以免排水不暢。

3. 連接好水泵與主機的連接線。

4. 檢查電源線，插頭接插件等電氣原件是否完好，再接上電源，啟動電動機，砂輪片轉動方向應與機器上標注的方向標記一致。

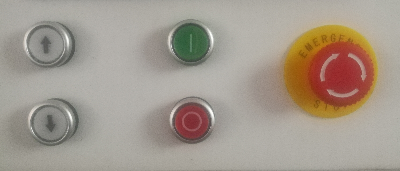

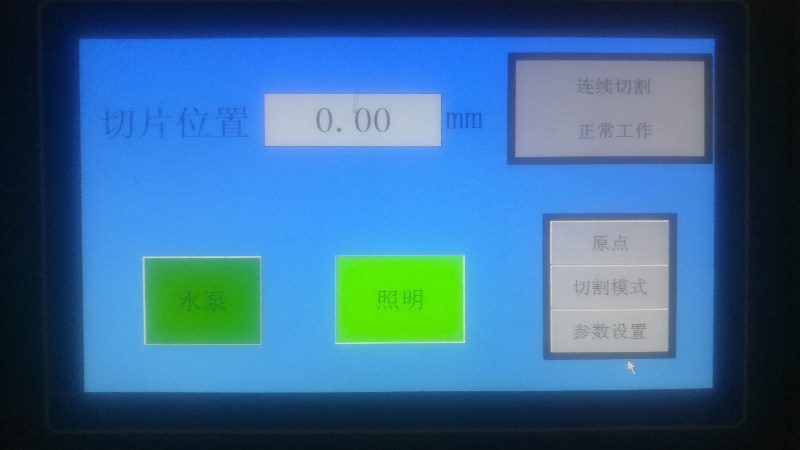

5. 本機的主要操作功能鍵與界麵

      (1) 啟動（綠色鍵。自動切割模式，工件加緊後，進行自動切割。）

(2) 停止（紅色鍵。在停止模式下，前進後退鍵方可使用）

(3) 前進（向上箭頭鍵。在自動切割模式下，此鍵自鎖：手動切割模式下，此鍵不自鎖）

(4) 後退（向下箭頭鍵。在自動切割模式下，此鍵自鎖：手動切割模式下，此鍵不自鎖）

(5) 水泵鍵。自動工作過程中，無需按動，水冷卻自動運行。僅在清理切割室時，可操作啟動。

(6) 照明鍵。工作過程中可點亮照明切割室。

(7) 原點（自動切割前，y位置歸零，切片從此點開始運行設定的切割距離。）

(8) 切割模式（根據工件材質跟大小選用不同切割模式，黑色金屬不能選擇：連續切割。壁厚不超過2mm的管子與非金屬材質可選：連續切割模式。）

(9) 急停鍵。無論手動或自動運行中，可任何時候按下，設備均會緊急停止。

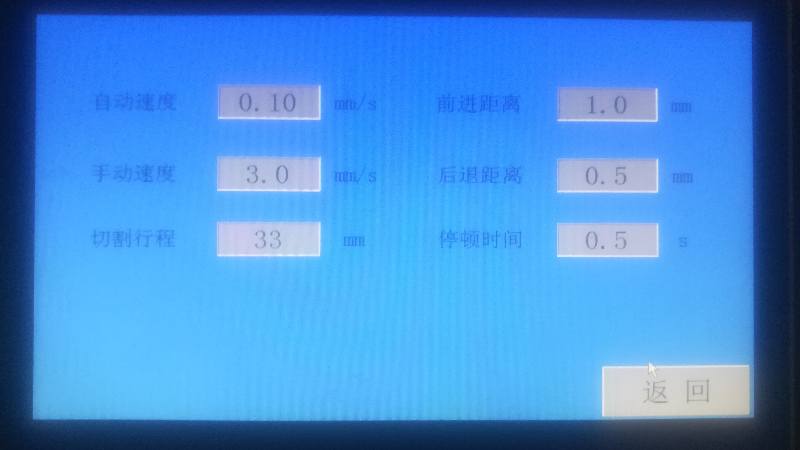

顯示屏說明：

（1）自動速度：自動切割模式下（前進後退式、間歇式、連續式），前進後退速度。

（2）前進距離：自動模式下（前進後退式、間歇式、連續式），每秒前進距離。

（3）手動速度：手動模式下，按動上下箭頭鍵，切片每秒前進後退速度，包括自動停止時退回原點的速度。

（4）後退距離：自動模式下（前進後退式、間歇式、連續式），每秒後退距離。

（5）切割行程：自動模式下，切割工件的尺寸。

（6）停頓時間：在間歇式切割模式下，停頓時間。

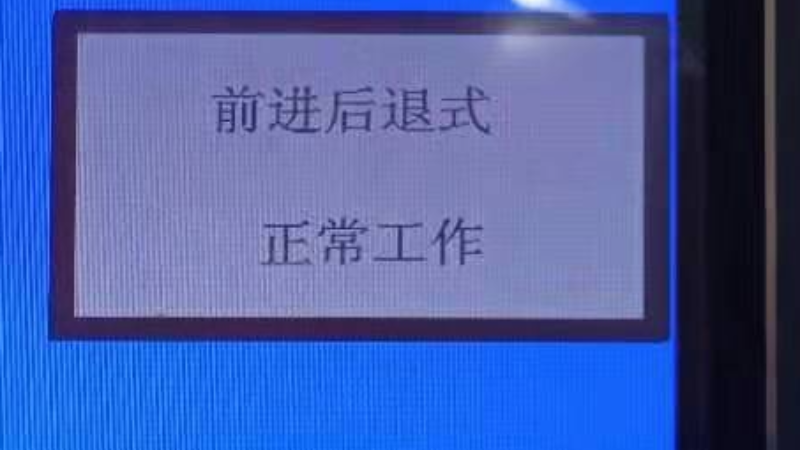

切割模式說明：

本機共有4中切割模式：前進後退式、間歇式、連續式、手動模式

前進後退式、間歇式、連續式屬於自動切割模式。（黑色金屬工件不得使用連續切割模式）

1. 前進後退式：此模式主要切割金屬，硬度較高的工件

2. 間歇式：此模式主要切割金屬，硬度不高的工件

3. 連續式：此模式主要切割非金屬工件與薄壁金屬管。

4. 手動切割：此模式應用於應急快速切割工件。（自動切割模式，切斷工件時間較長）

切割材料範圍

1、切割範圍：

A、 Φ80管料，壁厚6mm

B、 棒料：直徑≤φ80mm，硬度：≤HRC30度，材質：鐵基金屬

          直徑≤φ60mm， 硬度：≤HRC60度，材質：鐵基金屬

C、 80mm×80mm角鋼

D、 80mm槽鋼

2、切割不同材料請選用與之對應的切割鋸片。

使用方法之一

自動切割試樣

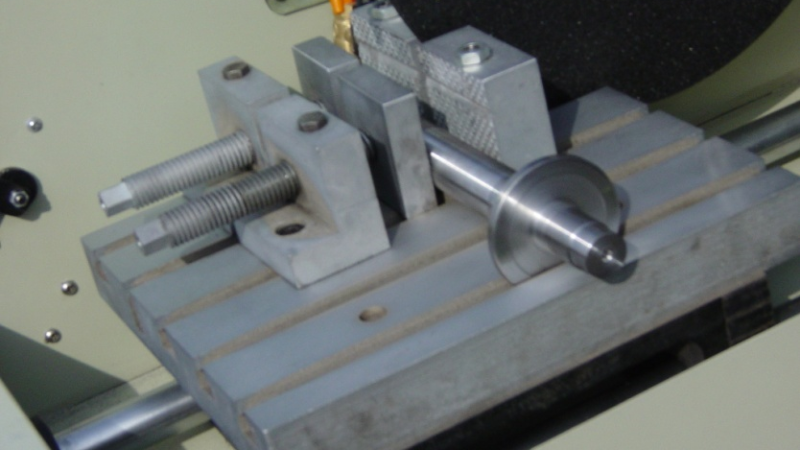

1、 將工件固定在切割室中的鉗口中，夾緊試樣。工件直徑過大時可鬆開“L”型鉗口的緊固螺釘，用手推緊“L”型鉗口，夾緊工件，緊固上螺帽。

2、 選擇自動切割速度，按“自動速度設定”按鈕，直接寫入數字速度。黑色金屬工件（非管件）不得超過0.1mm/s。

3、 按“切割模式”按鈕，按為:前進後退式、間歇式、連續式，選三者其一。

4、 轉動切割室的手輪，將砂輪片靠近試樣，但不要讓砂輪片接觸到工件。

5、 按綠色“啟動”按鈕，電動機啟動，此時將對試樣進行自動切割。冷卻係統自動啟動，對試樣進行冷卻。

6、 切割試樣完畢，切割電動機停止切割。此時，步進電動機啟動，進行自動退回到，啟動位置。



使用方法之二

手動切割試樣

1、 接通電源。

2、 按“切割模式”鍵，選為“手動”狀態。

3、 按“方法之二”的第一條規定固定好試樣。

4、 按“啟動”鍵，使切割機啟動。自啟動冷卻係統。

5、 旋轉右側手輪，用手動進刀進行切割。

6、 切割完畢後，旋轉左側手輪，將切割砂輪片退回到起始位置。

維護及安全技術

1、 本機電器要用三相四線插頭，插座中的地線標誌必須接地。

2、 進/排水管要求通暢，但不能漏水，切削液投入水箱後，每十五天全部更換新的並清理幹淨水箱，以防殘渣堵塞水嘴。

3、 每次操作完畢，應及時做好清潔保養工作，使用配置的長柄刷子清理切割室的殘渣，使用短柄刷子給切割室和電機室的拖動絲杠、虎鉗絲杠和導向軸注油潤滑一次刷上防鏽油。

4、 當發現機器有異常聲音時，應立即停機進行檢查。

5、 每次下班前，清理完畢切割室後，不得關閉切割室艙門。

6、 必須安裝可靠的接地線並在設備下墊上橡膠板。

7、 係統不用時，請關閉總電源。

注意：A、裝夾工件時必須按下急停鍵。

B、必須有安全接地線。

C、切割試樣時，操作者不準離開切割機，如發現異常，立即停機。
